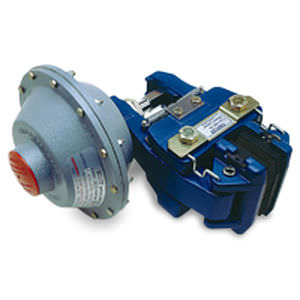

ディスク式ブレーキキャリパー MX series

ばね作動式電磁放出

ディスクブレーキキャリパーのTwiflex MX13, MX25, MX30, MX40シリーズは、それぞれ12.7mm, 25.4mm, 30mm, 40mm厚のディスクに使用できます。SMXキャリパーは12.7mm厚のディスクとの使用にのみ適しています。最小ディスク径は300mmです。 MX/SMXキャリパーは、ツイフレックスシリーズのどのスラスターにも使用でき、特許取得済みのリンク機構により、均一なパッド摩耗を保証します。 通常、1枚のディスクに1～2個のキャリパーが使用されますが、ディスクサイズによってはその数を増やすことができます。ブレーキはディスクの外周にどのような角度で取り付けてもよいが、理想的には水平に取り付ける（すなわち、3時または9時の位置）。キャリパーの取り付け角度が水平から10°以上である場合、または垂直軸の用途では、傾斜取り付けキットまたはイコライジングリンクを取り付ける必要があります。ツイフレックスでは様々なブレーキディスクをご用意しています（ディスク＆ハブアッセンブリーを参照）。 空気圧操作では、乾燥した、ろ過された、無潤滑の圧縮空気を使用してください。空圧ブレーキには、手動または空圧もしくは電気信号で操作する制御バルブが必要です。 グラフに示された定格は、公称摩擦係数μ=0.4のブレーキパッドを完全にベッドインして調整したものです。ツイフレックス ディスクブレーキは、ツイフレックスのアスベストフリー ブレーキパッドと一緒に使用してください。 有効ディスク半径＝実半径（m）-0.033m。
