ディスク式ブレーキ VCS series

スプリング油圧解除

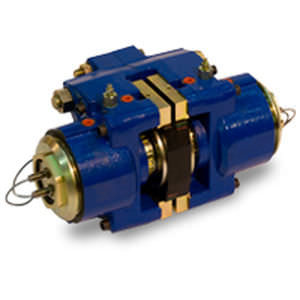

ツイフレックス VCS Mk3 ディスクブレーキキャリパーは、2つのハーフ（モジュール）で構成されており、最小20 mmのブレーキディスク厚に対応するように設計されています。モジュールは、ブレーキディスクと同じ厚さの中央マウンティングプレートの両側に取り付けられています。 各モジュールはスプリングパックで構成され、17kNから62kNまでのクランプ力/ブレーキ力を提供します。最小ディスク径は500mmです。 通常、1枚のディスクに1～2個のキャリパーが使用されますが、ディスクの大きさに応じて数を増やすことができます。ブレーキは、ディスクの外周に任意の角度で配置することができます。ツイフレックスではさまざまなブレーキディスクをご用意しています（ディスク＆ハブアッセンブリーを参照）。 VCS-FL ツィフレックスVCS-FLディスクブレーキキャリパーは、標準のVCS Mk3ユニットを発展させたもので、ブレーキディスクの片側と「リアクティブ」な反対側の半分にベアリングしたシングルスプリングモジュールで構成されています。この独自のコンパクトな「フローティング」ブレーキ構成は、スペースが限られている場合や、ディスクの軸方向の過剰な動きに対応するために一般的に使用されます。 フローティングシリーズは、ブレーキ1台あたり35kNから55kNの公称制動力を発揮します。最小ディスク径は500mmです。 標準ブレーキと同様、通常はディスク1枚につき1～2個のキャリパーが使用されますが、ディスクのサイズによってはその数を増やすことができます。ブレーキはディスクの外周にどのような角度で取り付けてもよいが、理想的には水平に取り付ける（すなわち3時または9時の位置）のが望ましい。 定格制動力は、十分に寝かせ、調整したブレーキパッド（公称摩擦係数μ=0.4）に基づくものです。ツイフレックス ディスクブレーキは、ツイフレックス アスベストフリー ブレーキパッドと一緒に使用する必要があります。
