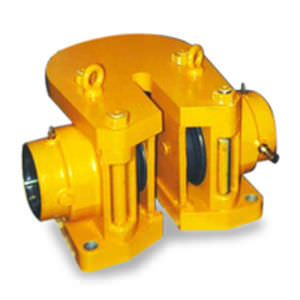

ディスク式ブレーキキャリパー VS series

ばね作動式油圧解除

ツィフレックスVSディスクブレーキキャリパーは、2つのモジュールをコの字型の上下のマウントプレート間にタイロッドで固定した構造になっています。 通常、1枚のディスクに1～2個のキャリパーが使用されますが、ディスクサイズによってはその数を増やすこともできます。キャリパーの取り付け位置は、外周部であればどの角度でもよいが、水平方向（3時または9時位置）に取り付けるのが理想的である。 ディスクの最小直径は1000mmで、実用上の制限を除いて最大直径はありません。標準キャリパーは38mmから50mmまでのディスク厚に対応します。50mm以上の厚さのディスクについては、ツイフレックスにご相談ください。 中央のマウンティングプレートを共有するタンデムキャリパーアレンジも可能です（最小ディスク径は2000mm）。 表に示された定格は、公称摩擦係数μ=0.4のブレーキパッドを完全にベッドインし、コンディショニングした場合のものです。ツイフレックス ディスクブレーキは、ツイフレックス アスベストフリー ブレーキパッドと一緒に使用する必要があります。 有効ディスク半径＝実半径（m）-0.110m。 注：スプリング疲労寿命はキャリパーの定格に依存します。
