ディスク式ブレーキキャリパー VMS series

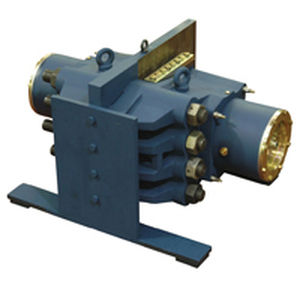

ツイフレックスVMS3-SPSディスクブレーキキャリパーは、ブレーキディスクより12mm厚の中央取り付けプレートにボルトで固定された2つのモジュールで構成されています。最小ディスク厚は38mm、最小ディスク径は1500mmで、実用上の制限を除き、最大値はありません。VMS3-SPSは、初期のツイフレックスVMS2-SPディスクブレーキをベースに開発され、同サイズのパッケージで制動力を大幅に向上させました。 表中の3mmエアギャップではほとんどのユニットで無限疲労寿命（2×106回以上）を達成でき、高定格ブレーキではこの設定を下げることで可能になります。 有効ディスク半径＝実半径（m）-0.155m。 VMS2シリーズ ディスクブレーキキャリパー ツイフレックスVMS2ディスクブレーキキャリパーは、ブレーキディスクより12mm厚の中央マウンティングプレートにボルト止めされた2つのモジュールで構成されています。最小ディスク厚は38mm、最小ディスク径は1500mmで、実用上の制限を除き、最大値はありません。 通常、1枚のディスクに1～2個のキャリパーが使用され、ディスク外周の任意の角度に配置されますが、ディスクサイズによってはその数を増やすことができます。 有効ディスク半径＝実半径（m）-0.155m。 VMSDPシリーズ ディスクブレーキキャリパー ツィフレックスVMS2ディスクブレーキと同様に、VMS-DPは2つのスプリングモジュールで構成され、今回は共通のハウジングに取り付けられて、フローティングブレーキキャリパーの「アクティブ」サイドを形成しています。この配置により、アセンブリは±10mmのディスク軸方向移動に対応することができます。 最小ディスク径は4500mmで、実用上の制限を除いて最大値はありません。標準キャリパーのディスク厚は117mmから130mmで、取り付けブラケットもそれに合わせて加工されます。
