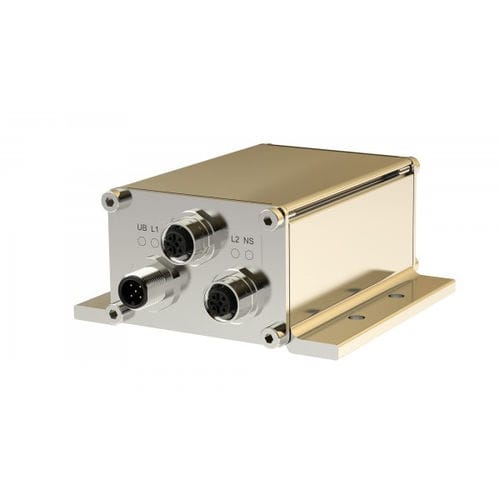

XYZ軸傾斜計 NBT

ProfiNetMEMS凹凸

MEMSセンサ（マイクロエレクトロメカニカルシステム）による重力場の傾斜の登録とその後のコントローラによるデジタル化と線形化。 MEMSセンサは、シリコンバルクマイクロメカニカル技術を使用して製造された集積回路です。 可動微小機械構造の助けを借りて、二重容量が形成される。 重力加速度（g）などの加速度でこれらの構造が偏向すると、容量が変化し、測定技術を使用して登録され、さらに処理されます。 出力電圧は、関数U〜g* sin αに従います。 この場合、角度αは、gベクトルに対して測定されたセンサの傾斜角である。 これらのセンサは、正確に測定し、長い耐用年数を持ち、非常に堅牢です。 測定軸は互いに独立して動作します。 IEC 61158/ 61784またはPNO仕様の注文番号2.712と2.722、バージョン2.3に従ってProfinetインターフェースは、傾斜計シリーズNBTに統合されています。リアルタイムクラス1と3がサポートされています。つまり、リアルタイム（RT）とアイソクロナスリアルタイム（IRT）に加えて、適合クラスCの要件に対応しています。一体型2倍スイッチにより、TWK PROFINET傾斜計をスター、ツリー、ラインネットワークトポロジーで使用することができます。
