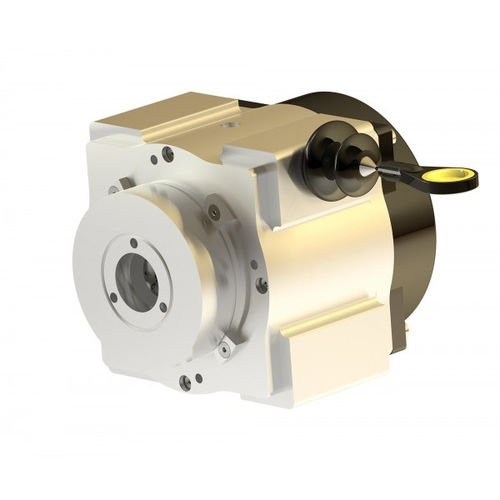

ワイヤ－変位センサ SWF

機械式フレキシブル

この製品は付属品ですのでご注意ください。 「製品」セクションには、選択した記事で注文できる対応するエンコーダがあります。 最大30mの長さを有することができるフレキシブルスチールケーブルの直線運動は、測定ドラムを用いて回転運動に変換される。 測定ドラムは、エンコーダのシャフトに接続されています。 このようにして、測定ケーブルの変位の変化により、エンコーダのシャフトは記録可能な正比例量だけ回転します。 スプリング駆動の回復力は、測定ケーブルを常にしっかりと保持し、それ以外の場合はエラーを引き起こすようなたるみを防止します。 測定ドラムはスピンドル上で軸方向に移動するため、ケーブルが正確に巻き上げられ、ドラムのヘリカル溝に巻き付けられるように再現性のあるラップされます。 ケーブルがドラムに入るノズルは、ドラムに水やほこりが入るのを防ぐためにブラシとベローで保護されています。 リクエストに応じて、追加のグリースチャンバーを利用できます。
