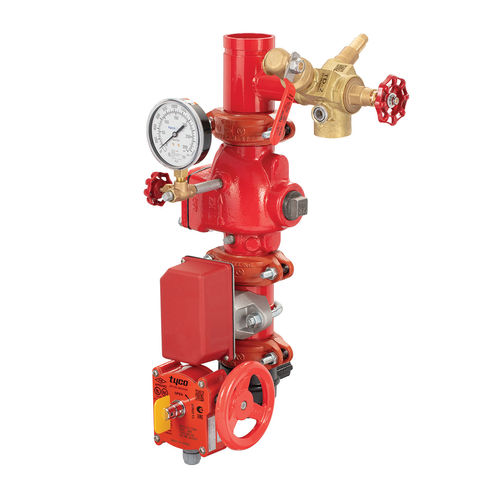

マルチチャンネルマニホールド RM-2 Riser

TYCOモデルRM-2ライザーマニホールドは、必要な水流アラーム、圧力計、アラームテストオリフィス、ドレイン、サイトグラス、チェックバルブなどの機器を1つのアセンブリにまとめたものです。 全米防火協会（NFPA）標準のNFPA 13*に準拠した商業用スプリンクラーシステムに使用されます。 に準拠した商業用スプリンクラーシステムで使用するための単一のアセンブリです。 ライザーマニホールドは、2インチから6インチまでのサイズがあり、制御弁やシステム配管への移行がコスト的にも容易に行えます。ライザーマニホールドは、水平または垂直方向に設置することができ、単一のスプリンクラーの立ち上がりや、高層ビルのフロア制御の両方に対応します。 ライザーマニホールドは、水平または垂直に設置することができ、単一のスプリンクラーの立ち上がりと高層ビルのフロア制御の両方に対応します。 図2に示すようにライザーマニホールドに設置されたTYCOモデルTD-2テスト＆ドレインバルブは、水流アラーム装置のテストと供給本管のドレインを簡単に行うことができます。 TYCOモデルTD-2テスト＆ドレインバルブに内蔵されている圧力リリーフバルブは、100psi（6,9バール）から310psi（21,4バール）の範囲で調整可能です。 過剰なシステム圧力は、TD-2バルブのドレインアウトレットから内部に排出されます。TD-2型テスト・アンド・ドレイン・バルブの詳細については、技術データシートTFP965を参照してください。
