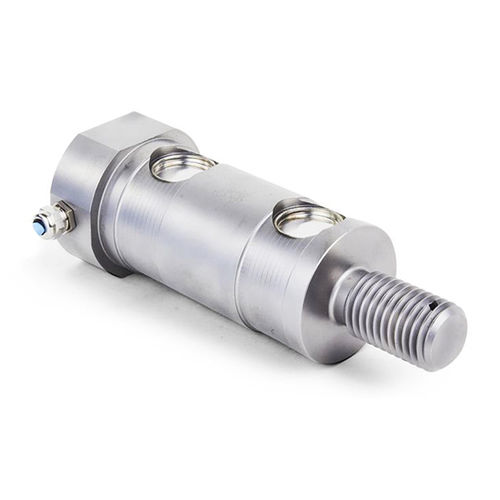

引張りロードセル PR

ビーム型歪みゲージアナログ

ひずみゲージ式ロードセルは、金属製のコアに1つまたは複数のひずみゲージを貼り付けたもので、ロードセルにかかる荷重によって生じる金属のひずみをひずみゲージが検出します。ストレインゲージはホイートストンブリッジ方式で配線され、ブリッジの対角線上の電圧（出力信号）が荷重と電源電圧（mV/V）に比例するようになっています。 ピンロードセルは通常、単セル計量システムで使用されるため、出力信号はゼロスケールとフルスケールで校正されず、送信機で校正を行う必要があります。 モデルPRロードセルは、ステンレススチール製で、シールディスクのプラズマ溶接によるストレインゲージの保護により、高い信頼性を保証することができます。 モデルPRは、標準的な公称荷重と寸法を予見していません。 機械的特性と寸法は、各アプリケーションの特定の要件に従って設計されています。 いくつかの用途は以下の通りです： -クレーンの過負荷制御 -ロープ荷重、ベルト張力測定など。 特徴 >防浸構造 >ステンレス製プラズマ溶接構造 >ダブルブリッジ出力（リダンダントシステム用）を装備。 >CAN OPEN出力（CIA 404）を搭載。 >4-20mAのアナログ出力が可能です。 >アテックス認証 >Nominal load：500Kg〜100t
