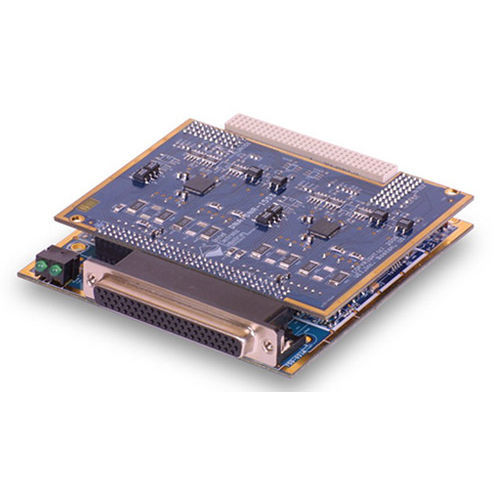

FPGAインターフェイス カード DNx-1553-553 series

イーサネット産業用MIL-STD-1553

MIL-STD-1553 デュアル・チャンネル・インターフェース・ボード DNx-1553-553, DNA-1553-553, DNR-1553-553, DNF-1553-553 特徴 2系統の独立したデュアル・リダンダント・バス・インターフェイス バスコントローラ（BC）、リモートターミナル（RT）またはバスモニタ（MT）モード 最大32台までのRTシミュレーションが可能 1553A、1553B（通知2を含む）、1553Cをサポート トランスまたはダイレクトカップリング 1553からEthernetへのコンバータ DNx-1553-553は、高性能な2チャンネルのMIL-STD-1553カードで、完璧なMIL-STD-1553からEthernetへのコンバータです。各チャンネルは完全に独立して動作し、完全なデュアル冗長MIL STD 1553インタフェースを提供します。各チャンネルはMIL STD 1553a、MIL STD 1553b、MIL STD 1553cとして設定でき、"b "インターフェースは仕様通知1および2を完全に実装しています。各チャンネルはトランス結合ですが，オプションでダイレクトカップリングも可能です。 1553カードの機能のほとんどは、搭載されたFPGAによって実装されています。これにより、CubeのCPUにかかる負担を大幅に軽減し、DNx-1553-553が搭載された他のI/Oボードの機能を阻害することがありません。 各チャンネルは、バスコントローラ（BC）、リモートターミナル（RT）、バスモニタ（MT）として独立して設定することができます。バスコントローラとして、ボードはすべての標準的なBC-RT、RT-BC、およびRT-RT転送とモードコード、ワンショット、およびブロードキャストメッセージングをサポートしています。リモートターミナルのサポートにより、ボードを単一のRTアドレスに設定したり、最大32の異なるRTでバス全体をエミュレートすることができます。RTの実装は、シングル、ダブル、およびサーキュラーメッセージバッファリングをサポートしています。バスモニタリング（MT）モードは、すべてのアクティビティを監視するか、RTアドレスまたはモードコードに基づいてアクティビティを選択する機能を提供します。
