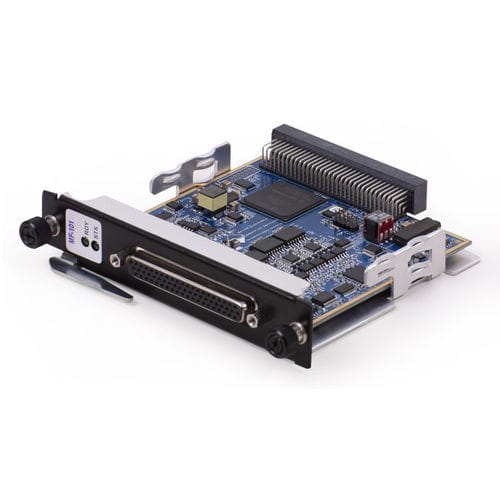

デジタル入出カード DNx-MF-101 series

アナログTTLRS-232

DNA/DNR/DNF-MF-101は、それぞれUEI社のCube/RACKtangle/FLATRACK I/Oシャーシで使用する多機能アナログ/デジタルI/Oボードです。このボードは、16シングルエンド/8差動アナログ入力、2アナログ出力、20ビットデジタルI/O、1I2Cポート、1RS-232/422/485ポートなど、強力な組み合わせのI/Oを提供します。 このボードは、18ビット分解能で±80Vから±0.156Vまでの8つのソフトウェア選択可能なA/Dレンジを提供します。80Vレンジは、多くのDAQ製品の最大入力レンジが10Vで、外部信号調整なしでは使用できない自動車、航空宇宙、発電アプリケーションの多くで、DNx-MF-101を理想的な測定ソリューションとして使用することができます。高電圧 "と "低電圧 "の構成は、チャンネルごとにプログラム可能です。プログラマブル・ゲインと18ビットA/Dコンバータの組み合わせにより、1.19マイクロボルトという低分解能を実現します。DNx-MF-101は、各チャンネルで2000サンプル/秒（アグリゲート16k/秒）という高いサンプルレートを提供します。また、±10の電圧または電流（例：4-20 mA）の16ビットアナログ出力も2系統装備しています。 20ビットのデジタル入出力は、16ビットの工業用電圧に分割され、各ビットは独立して入力または出力として設定することができます。4ビットのTTLレベルDIOも提供されています（2つのバンクでI/Oとしてプログラムされます）。産業用入出力は、3.3V～55VDCの広い動作範囲を持っています。産業用レンジ（ロジックレベルではない）入力は、入力が電源電圧またはグランドに接続された接点を監視することができ、プログラム可能なプルアップ/ダウン抵抗を持っています。
