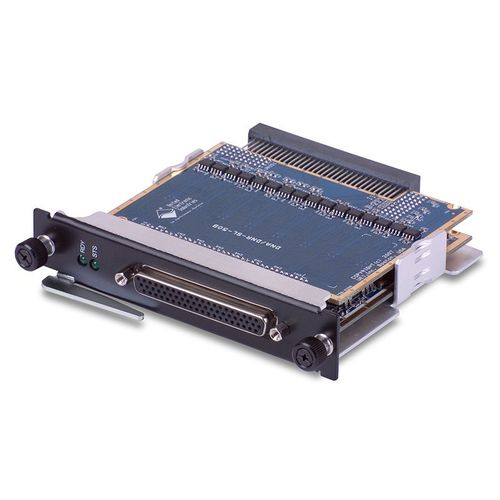

シリアルインターフェイス カード DNx-CSDB-509 series

RS-232RS-485RS-422

8ポートCSDB＆RS-232/485シリアル通信インターフェイス 特徴 DNA-CSDB-509：キューブI/Oシャーシ用 DNR-CSDB-509：RACKtangle™I/Oシャーシ用 8つの独立したポート 各ポートは、CSDB、RS-232、またはRS-422/485としてソフトウェアで設定可能 12.5 kbit/s と 50 kbit/s の両方の CSDB レートをサポート RS-232は最大256kbit/s、RS-422/485は最大1Mbit/sの高速通信が可能 各ポートのビットレートは完全に独立して設定可能 ポート、ポート、回路間350V絶縁、15kV ESD DNx-CSDB-509は、Cube/RACKtangle I/Oシャーシそれぞれ用の8ポートシリアル通信インターフェイスです。このボードは、完全に絶縁されたソフトウェア設定可能なCSDB（商用標準デジタルバス）、RS-232またはRS-485インターフェイスを提供します。このボードは、シリアルベースの航空電子機器や汎用のシリアルI/Oに理想的なインタフェースです。 DNx-CSDB-509は、CSDBモードで12.5kbaudと50kbaudの両方のデータレートをサポートし、RS-485モードで最大1Mbaud、RS-232モードで最大256kbaudまでの転送レートを実現します。また、12、12.5、50kボーでの通信もサポートしており、0.1%以下のデータレート精度を実現しています。4.125MHzまたは1.8415MHzの整数の除数に基づくボーレートもサポートされています。各ポートに業界標準のUARTを搭載し、RS-422/485のハーフ/フルデュプレックスモードに対応しています。 DNx-CSDB-509は、様々なレガシーアビオニクスデバイスと互換性があります。このボードは、RS-485モードで使用する場合、RS-422ポイント・ツー・ポイントまたはネットワーク・アプリケーションをサポートし、RS-485通信のために200Ωソフトウェア選択可能なTXまたはRX終端を提供します。
