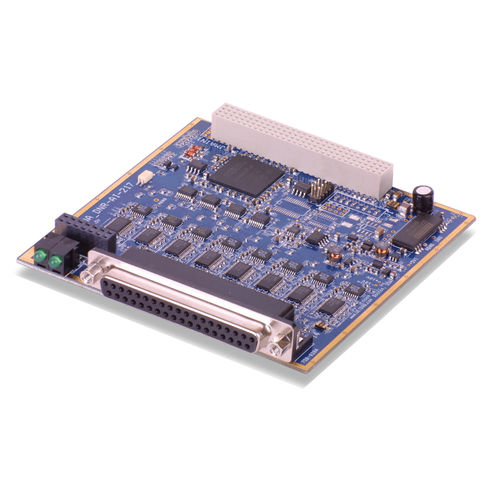

16アナログ入力取得カード DNx-AI-217 series

アナログ

16チャネル24ビット120kS/s高速同時サンプリングA/Dボード 特徴 差動アナログ入力16チャネル 同時サンプリング（各チャネルに1つのA/Dコンバータを搭載） サンプルレート：120kHz/ch（最大1600kHzボード） 24ビット分解能 「入力断線検出機能 入力オーバーレンジ検出 ゲイン - 1、2、4、8、16、32、64 DNx-AI-207とピンコンパチブル DNA-AI-217とDNR-AI-217は、UEI社の人気シャーシであるCubeとRACKtangleにそれぞれ対応した16チャネル同時サンプリングA/Dボードです。DNA/DNRバージョンは電子的に同一で、24ビット分解能と7つのソフトウェア選択可能な入力レンジを特徴としています。DNx-AI-217は、人気のDNx-AI-207ボードとピン互換性があり、より高い解像度、高いサンプルレート、同時サンプリング入力をお探しの方に簡単なアップグレードパスを提供します。 チャンネルごとのA/D構成は、各チャンネルを最大120 kS/sの速度で同時にサンプリングすることができます（ボード全体の最大アグリゲーションは1600 kS/s）。チャンネルごとのA/D構成により、高インピーダンス信号源に接続した場合でも、入力のクロストークやチャンネルのセトリングタイムの問題が事実上排除されます。 DNx-AI-217はCube/RACKtangleから完全に絶縁されており、最大±40 Vの過電圧保護（電源オン/オフ）されています。電源を切ると入力はハイインピーダンスモードになり、冗長化された測定/制御アプリケーションでの使用に最適です。 DNx-AI-217はUEI社のGuardianシリーズに属し、高いレベルのユーザー診断機能を提供します。AI-217は、オープン入力の検出機能と入力過電圧の検出機能を備えています。
