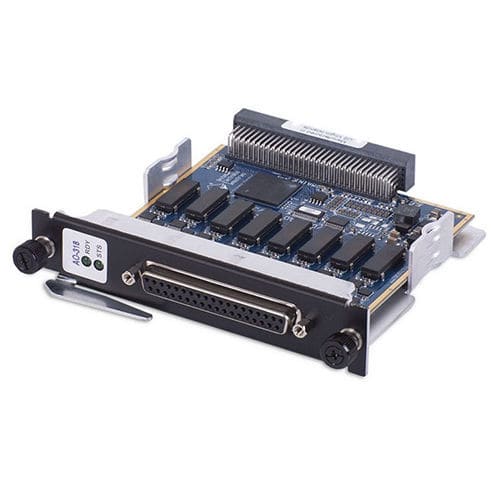

アナログ出力カード DNx-AO-318 series

8チャンネル電圧電流

DNx-AO-318は、完全絶縁型の高精度8チャンネルアナログ電圧出力ボードで、UEI社の人気製品であるCube、RACKtangle、FLATRACKのI/Oシャーシにそれぞれ対応しています。このボードは，16ビットのフル分解能を提供し，全動作温度範囲にわたって単調性を保証しています。各DNx-AO-318チャネルは、±10 Vの出力範囲と±10 mAの駆動能力を提供します。より高い出力電流または電圧を必要とするアプリケーションには、DNx-AO-308-35xシリーズボードを参照してください。 DNx-AO-318 は、豊富な内蔵テスト診断を提供します。各チャンネルのオンボードA/Dコンバータにより、ユーザーは出力電圧と電流の両方を監視することができます。各出力のソリッドステートリレーは、D/AチャンネルをフィールドI/Oから切り離すことができるので、出力に接続された回路を駆動せずに完全なボードの自己テストを完了することができます。このリレーと出力電流および電圧検出を組み合わせることで、グラウンドやDC電源へのショートなど、外部故障が発生した場合にD/A出力を切断するように設定することも可能です。 8チャネルすべてを同時に更新するように設定することも、データを書き込むたびに1チャネルずつ更新することもできます。1024サンプルFIFOにより、各D/Aはデータ損失なく10kHzで更新されます。出力のダブルバッファリングと低グリッチD/Aの使用により、DNx- AO-318は低周波波形の生成や高精度なスイッチング刺激の提供に理想的なソリューションとなります。
