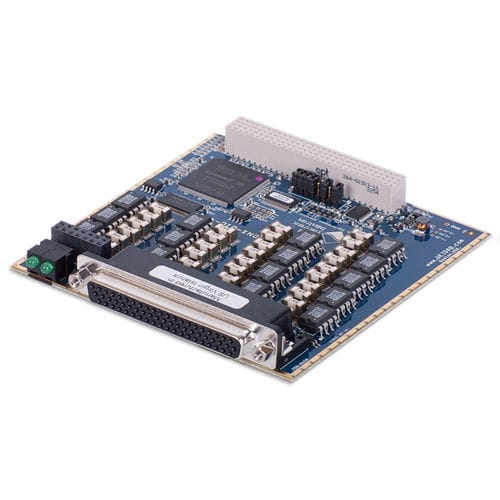

デジタル入出カード DNx-DIO-430 series

マルチチャンネルリレー

DNx-DIO-430 は、30 チャンネルのソリッドステートリレーボードです。DIO-430 ボードは、さまざまなスイッチングおよびデジタル制御アプリ ケーションに使用できるように設計されています。各チャンネルは標準的なフォームA（SPST）リレーとして構成され、最大±55 VDCまでの電圧または±55 VDC以下のピークを持つAC波形を切り替えます。各チャンネルは，DC400 mAまたはAC rmsで連続動作し，スイッチ抵抗は1.5オーム未満です（外部ケーブルは含まず）。 電源投入/リセット時のリレーはすべてデフォルトで "OFF "になっています。最大1000 Hzのスイッチング速度に対応しています。各ボードは、チャンネル間だけでなく、ボード、キューブ、およびインストールされた他のI/Oボード間で350 VDCの絶縁を提供します。出力はSMAJ60CA TVSダイオードで過渡電流から、1A速溶断ヒューズで過電流から保護されています。 すべての接続は、便利な62ピンDコネクタで行われ、相手ケーブルやコネクタの入手に問題はありません。また、DNA-CBL-62ケーブルを使用して、DNx-DIO-430ボードを当社の人気の高いDNA-STP-62ネジ端子パネルに接続することも可能です。このケーブルは完全にシールドされており、2.5フィート、10フィート、20フィートの長さが用意されています。 特徴 30個の独立したフォームA（SPST）ソリッドステートリレー ±55 VDC（最大動作電圧） 1.5オームの抵抗（ケーブルは含まず） 400 mAの連続負荷電流定格 2 Aのピーク電流（10 mS未満） 1000 Hzの更新レート
