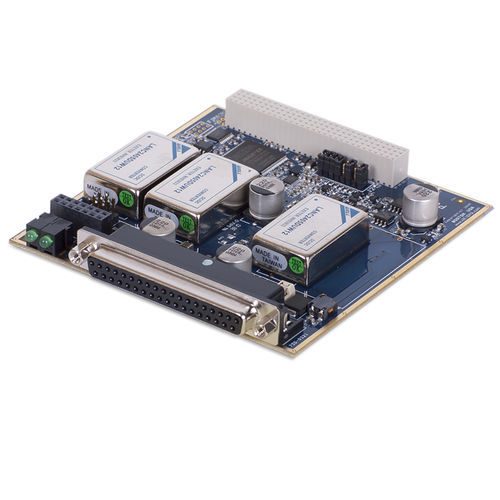

I/O変換器 カード DNx-PC-910 series

DNx-PC-910は、アプリケーションで必要な場合、様々なセンサーやシグナルコンディショニングに外部電源を供給します。また、91xシリーズは外部電源を必要とする様々なDNxシリーズのI/Oボードに電源を供給するために使用することができます。DNAversionはUEIの "Cube "シャーシで使用するために設計され、DNRシリーズはRACKtangleシャーシのフォームファクターで使用するために設計されています。DNx-PC-91xシリーズは、DNx-PC-90xシリーズのボードと完全な下位互換性を持っています。 DNx-PC-910、911、912と913は、それぞれ±10 VDC、±15 VDC、+24 VDCと±45 VDCの出力電圧を提供するように設計されています。ボード用の入力電源は、デフォルトで内部CubeまたはRACKtangleから提供されますが、ユニットに電力を供給するために外部電源*を使用することができます。このユニットは、外部電源の存在を自動的に検出し、利用可能な場合はその電源を使用するように設計されています。 出力はソフトウェア制御でON/OFFできます（デフォルトはOn）。このボードには入力電圧のリードバック機能があり、アプリケーションは許容入力電圧レベルを確認することができます。 すべての接続は、37ピンDメスコネクタを介して行われます。このコネクタのピンアウトは、以前のDNA-PC-90xシリーズと同じですが、90xシリーズで「NC」と指定されたピンは、使用時に外部電源への接続として使用されるようになったという例外があります。
