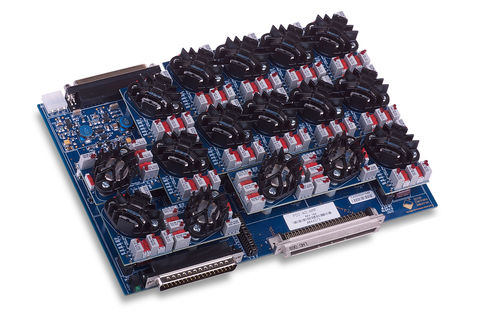

電圧アンプ PD-AO-AMP-115

アナログ16チャンネルカード

アプリケーションによっては、ほとんどのアナログ出力カードが標準としている±10Vでは不十分で、その10倍もの電圧レベルが必要になることがあります。そこでUEIでは、PCI/PXIアナログ出力カードに直接接続できる16chのDINマウントアクセサリ「PD-AOAMP-115」を開発しました。カードと外部パネルのゲインを適切な値に設定することで、各チャンネルの出力レベルを独立して±115Vの高さに設定することができます。また、1枚のアナログ出力カードにAO-AMP-115を必要な数だけ装着して、すべてのチャンネルを使用することができます。PD-AO-AMP-115は、このような高電圧を発生させるために外部電源を必要とします。PSU-AO32G115は、2台のPD-AO-AMP-115に対応する外部電源で、増幅出力32台分の最大定格電力を供給することができます。この電源は、±125Vの絶縁型直流電力を100mA maxで供給します。 特徴 16チャネル、±115Vの出力範囲 出力設定可変 ゲイン設定：2、10、20、ゲイン誤差：±0.01 複数のPD-AO-AMP-115をPCIまたはPXIアナログ出力高電圧カードに直接接続可能 出力高電圧カードに直接接続 PSU-AO32G115は、2台のAMP-115（32チャネル）を駆動するための電力を供給します。
