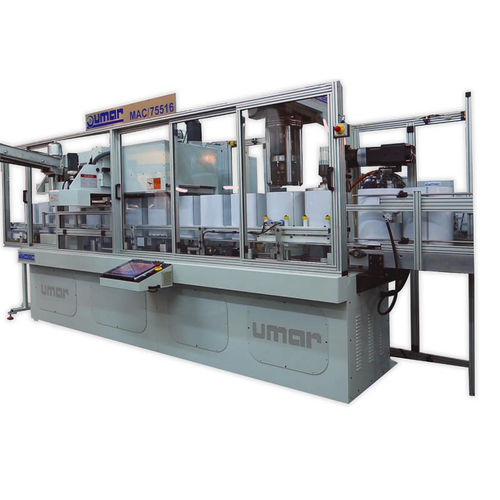

缶体は垂直な状態で機械に入る。
このラインは以下のステーションで構成されています:
第1ステーションインレットコンベアとボディトランスファーアームへのシンクロナイズ
インフィードコンベアとトランスファーアームとの同期により、缶体を各ステーション間で移動させ、以下の作業を行います。同期は、電子カムで駆動される空気圧式フィンガーによって行われます。トランスファーアームの前後・開閉動作は、サーボモーターで駆動されるカムシステムによって行われます。
第2ステーション溶接線割出装置
本体を回転テーブルで回転させ、溶接線の位置を検出します。画面上で設定された通りに溶接線が配置されます。ラインの検出は、コントラストセンサーや超音波センサーで行います。
第3ステーションボディシェイピングユニット(エキスパンダリング)
円筒形のボディは、吊り下げられた拡張アームに吊り上げられ、四隅から拡張されます。ベルト方式による拡幅・昇降は、サーボモーターで駆動・制御されます。拡大範囲と持ち上げ高さは、タッチディスプレイから自動的に調整することができます。
第4ステーションボトムフランジングユニット
機械式フランジングシステムにより、ボディを隅々まで絞り込みます。広げられたボディは、サーボカム機構により、逆さに吊り下げられたフランジングツールに吊り上げられます。
フランジングヘッドとシーミングヘッドは、同じコラムとヘッドフレームに搭載され、セット高さを調整するために一緒に上下に移動します。
第5ステーション自動エンドフィーダー付きボトムシーミングユニット
垂直コンベア上に積み重ねられた端材は、水平な姿勢で自動的に供給されます。
---
