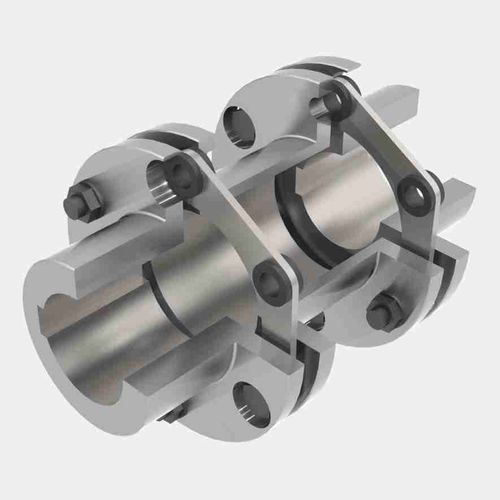

フレキシブル軸継手 FLS

ディスク形ねじり剛性軸

Lamaflexディスクカップリングは、ポンプ、コンプレッサー、電動機などの接続に最適なオールステンレス製のねじり剛性カップリングです。 機械のシャフトを連結し、小さなシャフトのずれを補正しながら、低い復元力を発生させるために使用されるフレキシブルディスク型カップリングです。このカップリングの柔軟性は、金属製の薄いディスクの撓みから得られます。この薄い板をソケットとリングで固定したディスクパックは、ミスアライメントが発生するとわずかに膨張し、ドライバー側からの振動や衝撃荷重を吸収することができる。 このカップリングは、2種類の構成が用意されています。 2つのハブと1つのディスクパックキットで構成されるKL型と、2つのハブとスペーサー、2つのディスクパックキットで構成されるFLS型およびKLS型があります。いずれの構成も軸方向と角度方向のズレに対応しますが、FLSとKLSはフレキシブルディスクが2枚あるため、スペーサーは半径方向のズレに対応します。 ディスクパックは高級ステンレス鋼（AISI-301）を使用して製造され、高強度、高耐疲労性、およびほとんどの環境条件に対する耐性を保証します。Lamaflexディスク・カップリングは、4点または6点のボルト締めでユニット化されたディスク・パックを使用しています。各ディスクパックのボルトポイントが高いほど、大きなトルクを伝達することができます。しかし、カップリングが対応できるミスアライメントが小さくなります。 ディスクカップリングの特長とメリット ゼロメンテナンス：定期的なメンテナンスや潤滑油の補給が不要 バックラッシュなし：ねじれ剛性の高い設計により、バックラッシュがなく、一定速度が重要な場合に最適です。
