直角プリズム

再帰反射BK7溶融シリカ

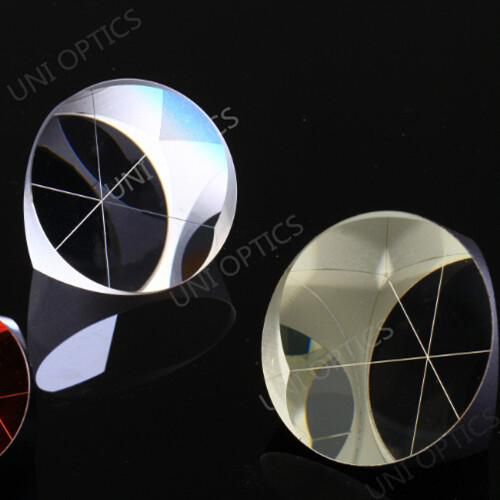

N-Bk7コーナーキューブレトロリフレクタープリズム レトロキューブとも呼ばれるコーナーキューブプリズム。それは3つの互いに垂直な面と斜辺の面を持っています。斜辺を通って入る光は、順番に３つの表面のそれぞれによって反射され、入射光線の向きに関係なく、入射光線と平行に斜辺面を通って現れる。その特別な性能のために、それはしばしば距離測定、光信号処理およびレーザーに使用されます。 1.キューブコーナープリズムとは何ですか？ キューブコーナープリズムは、3つの互いに垂直な面と斜辺面を持ちます。それは全反射（tir）の原理に基づいて動作します。有効開口部に入るビームは３つの屋根面によって反射され、それ自体と平行に入口／出口面から出る。この特性は、許容角度の制限内で、再帰反射体の方向とは無関係です。 ｔｉｒに対する許容角を超えるか、または反射面をｔｉｒに対して十分に清浄に保つことができない用途では、金属または誘電体コーティングを反射面に施すことができる。 2.コーナー光学プリズムにユニオプティクスが使用できるのはどのような種類の材料ですか？ ｎ − ｂｋ７ガラス、紫外線溶融石英または他の光学ガラス。 3.ユニオプティクスの標準製造能力と直角プリズムの上限は何ですか？ 4.典型的なサイズは？
