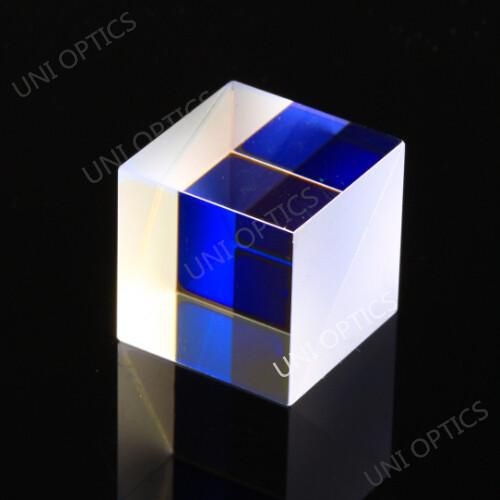

偏極性ビーム分離器 UPBS series

誘電性キューブ状

偏光ビームスプリッターキューブ 偏光ビームスプリッタキューブは2つの直角プリズムを接合して構成されており、1つのプリズムの斜辺は偏光誘電体コーティングでコーティングされています。 法線入射、非偏光で使用した場合、入射ビームは2つの偏光ビームに分離され、p偏光成分は直進し、s偏光成分は90度で反射します。 1、偏光ビームスプリッターキューブとは何ですか？ 偏光ビームスプリッタキューブは、互いに接着された2つの直角プリズムで構成されています。 1つのプリズムの斜面は特殊な多層誘電体コーティングでコーティングされています。円偏光または自然光が立方体に垂直に入射すると、2つの直線偏光ビームに分離されます。透過ビームはｐ偏光であり、反射ビームはｓ偏光である。直線偏光が入射すると、同様に2つのビームに分割されます。しかし、２つの出射ビームのエネルギー比は入射ビームの偏光に依存する。偏光ビームスプリッタキューブは、多くのレーザ波長と広帯域で利用できます。 2、偏光ビームスプリッタキューブはどのように機能しますか？ 偏光ビームスプリッタは、特定されていない偏光傾向を持つ特定の反射/透過（r / t）比で非偏光を分割するように設計されています。 偏光ビームスプリッタは、光を反射されたＳ偏光ビームと透過されたＰ偏光ビームとに分割するように設計されている。 3、偏光ビームスプリッタキューブは何に使われますか？ ビームスプリッタも一種のフィルタであり、レーザビームを分割または結合するために使用されます。しかしながら、偏光ビームスプリッタは、２つの垂直偏光レーザビームを分割または結合するために使用される。ビームスプリッタの性能はコーティングの仕様によって異なります。それらはレーザーまたは照明システムの一般的な部品です。蛍光用途、光干渉法、ライフサイエンス、半導体計測などにも最適です。光は、全体の強度、波長、または偏光状態の割合で分割できます。 適切なビームスプリッタを選択するには、種類、コーティング、透過率、および損傷しきい値を考慮する必要があります。 仕様： 材質：bk7グレードa光学ガラス 寸法公差：+/- 0.2 mm 平坦度：λ/ 4 @ 633nm ビーム偏差：3分以上 表面品質：60〜40 消光比：100：1 主透過率：ｔｐ＞ ９５％およびｔｓ ＜１％ 主反射率：rs＞ 99％、rp ＜5％ コーティング：斜辺面偏光ビームスプリッターコーティング すべての入力面と出力面のARコーティング
