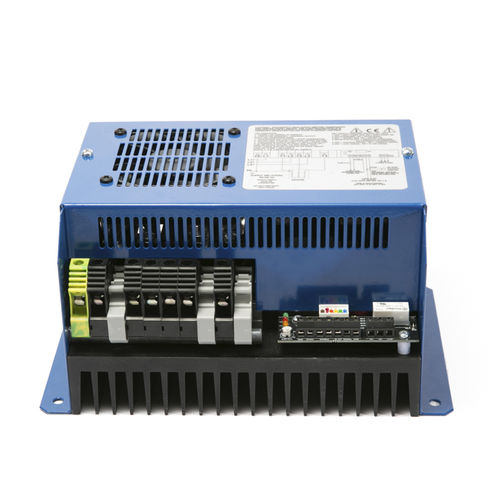

PR3-E S/SP/SPM 範囲のサイリスタスタックは、3分の2の制御技術を使用して、3相抵抗負荷の完全なシームレスな制御を提供します。 パワー・レベルの制御は、DC信号または5kΩのポテンショメータを使用した手動制御のいずれかによって行われます。 PR3-Eバースト焼成制御スタックは、高速パルス、ゼロボルトのスイッチング技術を使用して、フリッカを最小限に抑え、RFI問題を排除します。 また、これらのコントローラは、自動リセット温度トリップ、積分半導体ヒューズ、外部サーマルトリップの配線のための一体型ボルトフリーのトリップ/イネーブル入力も内蔵しています。 この範囲には、27kWと36kWの2つの定格電力が含まれています。 各定格電力には、S(標準-高速(HS)ヒューズなし、内部電源なし)、SP(標準プラス-HSヒューズおよび内部電源を含む)およびSPM(標準プラスモニタリング)バージョン-HSヒューズ、内部電源およびSCR/HSヒューズ監視を含む)の3つのバージョンがあります。 すべての信号と電源端子に簡単にアクセスでき、簡単に設置できます。
アプリケーション:
3線式、3相フローティングスターまたはクローズドデルタ構成の抵抗負荷に適しています。 これには、エアカーテンアプリケーションのための暖房、換気および空調(HVAC)市場が含まれますが、炉、オーブン、ドライヤー、ホットプレートの
ファンクション
トリップ/有効入力
この入力は、ボルトフリーの接触によって駆動される必要があります。 接点が閉じられると、ユニットは負荷に電力を供給できます。 接点が開いていると、負荷への電力が無効になります。 この入力を使用しない場合は、ユニットをイネーブルにするためにワイヤリンクを装着する必要があります。
アラームリレー出力(3ウェイ端子-ボルトフリー接点、ノーマルオープン(NO)、ノーマルクローズ(NC)、コモン(COM)。
---
