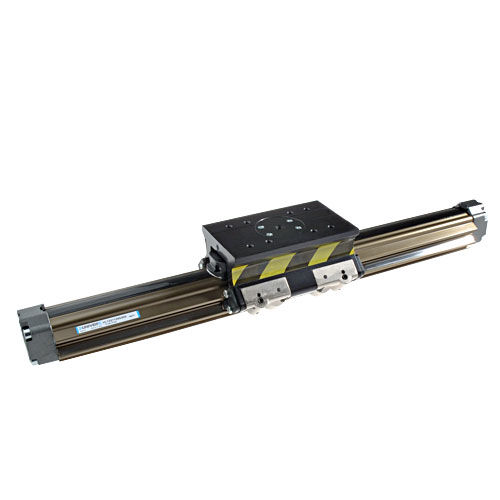

空圧シリンダ VL1 series

ロッドレス複動式精密

シングルチャンバ / エクストラードプロファイルインアルミニウム16-5Omm. /ストロークに5 m. /様々な供給ポート構成が利用可能. / 様々なキャリッジタイプ。 /高速翻訳速度 1-3 m/s。 統合されたガイド付き /押し出しプロファイルインアルミニウム25-5Omm。/ストローク6m。 /フレキシブルベアリングシステム。 / プラスチックベアリングは騒音を低減。 / 翻訳速度 0,2-1,5 メートル/秒. /ロックユニットで利用可能. 統合されたガイド90° /アルミニウム25-50mmの押出プロファイル。/ストローク6mまで。 /ヘビーデューティ精密シリーズ。 / 剛性ボールベアリングシステム。 / ボールベアリング上のキャリッジスライド. / 翻訳速度0,2-2メートル/秒。 /ロックユニットで利用可能。 技術特長 作動圧力：3-10バール周囲温度：-20°C-+80°C 流体：濾過された空気、500mmまでの潤滑の有無にかかわらず、 ボアサイズ：16-25-32-40-50 mm 標準ストローク：最大5メートル（16ミリメートル） 6メートル（25-50ミリメートル） 分通常の翻訳に必要な速度：7-20ミリメートル/秒. 翻訳速度:3メートル/秒. キャリッジタイプ：標準、ミディアム、ロング、ダブルミディアム統合ガイド：S5シリーズ：丸型スチールシャフト VL1シリーズ：90°のスチールフォイル 外部キャリッジスライド：S5シリーズ：プラスチック製 スライドシューズ VL1シリーズ：ボールベアリング付き ご要望に応じて -S1シリーズの磁気バージョン（16を除く）磁気バージョン規格）。S5シリーズの場合、特別な磁気センサホルダー押出DKSシリーズが予見されています（セクションアクセサリページ6-V）。 -磁気センサ DHシリーズ-DFシリーズ（16） （セクション付属品ページ2-V）。 -S1シリーズ（J30-J31シリーズ）の標準またはロングキャリッジ付きスライドユニット、47ページ。 -S5用ロックユニット-VL1シリーズ (L6シリーズ) 7ページ。
