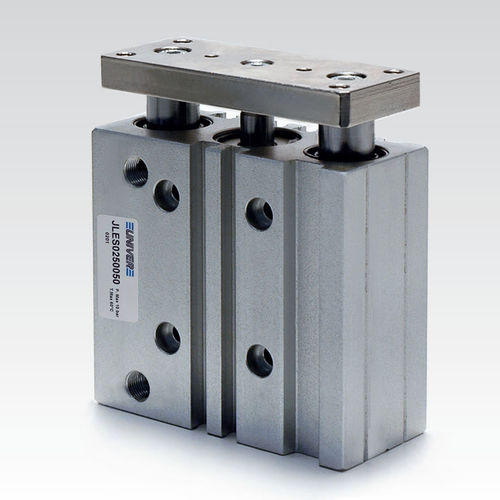

ガイド付きシリンダ JLE series 空圧ピストンロッド付きマルチ ピストン
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 空圧
- 技術
- ピストンロッド付き, マルチ ピストン
- 材質
- アルミニウム
- その他の特徴
- コンパクト, 標準, 精密, ガイド付き, フランジ付き
- ストローク
最大: 200 mm
(7.874 in)最少: 10 mm
(0.394 in)- ボア径
最大: 63 mm
(2.48 in)最少: 12 mm
(0.47 in)- 圧力
最大: 10 bar
(145 psi)最少: 2 bar
(29 psi)- 推進力
最大: 2,494 N
最少: 23 N
- 周囲温度
最大: 80 °C
(176 °F)最少: -20 °C
(-4 °F)
詳細
JLES/JLEV
Ø 12 / 63 mm - ガイド付きコンパクトシリンダ
ガイド付きコンパクトシリンダJLEシリーズは、寸法を縮小し、回転防止を保証する必要があるアプリケーションに適しています。
ガイド付きコンパクトシリンダ
JLEシリーズのガイド付きコンパクトシリンダは、小型化が必要なアプリケーションに適しています。
JLEシリーズのガイド付きコンパクトシリンダは、寸法を小さくする必要があり、回転防止が保証されている場合に使用されます。
ボア12 - 16 - 20 - 25 - 32 - 40 - 50 - 63
ストローク：200 mmまで
バージョン: ガイドオンベアリング(JLES)は高側荷重に最適、ガイドオンボールブッシュ(JLEV)は高精度用途や均一な速度に適しています。
(JLEV）は、高精度で均一な速度を必要とする用途に適しています。
固定方法：3つの固定方法（上部、下部、後部の固定方法）
接続：2面
---
