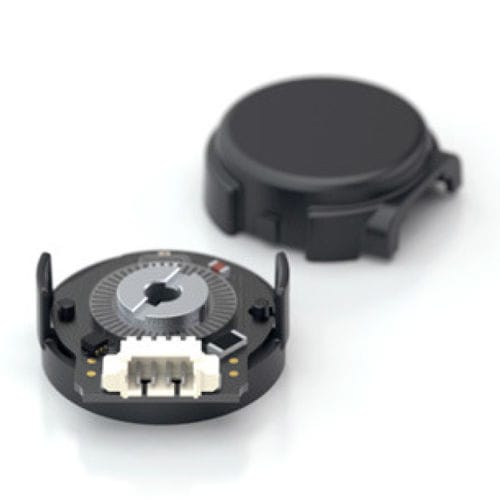

超小型ロータリエンコーダ E4T

インクリメンタル光学式軸取付け用

プッシュオンハブ - スプリングロードコレット設計 最小軸長0.275インチ 0.079インチから0.250インチまでのシャフト径に対応。 製品概要 E4T 小型透過型光学式エンコーダは、限られたスペースの大量生産アプリケーションにデジタル矩形波エンコーダフィードバックを提供するために設計されています。E4T は E4P のドロップイン置き換え製品として設計されており、より高い最高速度と出力ドライブを提供します。E4T は、シャフト径 2.0mm から .250 インチまで対応する革新的なプッシュオン式エンコーダディスクを使用しています。 E4T ミニチュアエンコーダベースには、0.586 インチのボルトサークルに 2 本の #3-48、長さ 3/16 インチまたは 2 本の M2.5、長さ 4mm のネジ用の取り付け穴が用意されています。エンコーダカバーは、簡単にベースにはめ込むことができ、コネクタのピンアウトが表示されています。 E4T シリーズエンコーダは、4 芯、高保持力、極性、1.25mm ピッチのコネクタを使用して接続します。嵌合ケーブルとコネクター（ケーブル/コネクターのウェブページを参照）は含まれていませんので、別途お求めください。 ご注意：E4Tはプッシュオンハブ設計のため、1回限りの取り付けに使用することをお勧めします。
