インクリメンタルロータリエンコーダ EC35

光学式軸取付け用整流

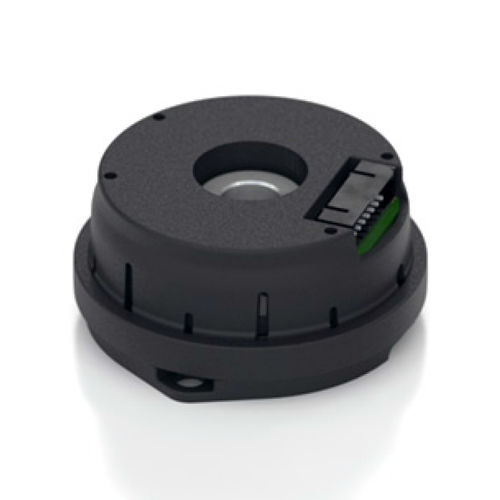

EC35クイックアセンブリ光整流エンコーダは、大容量、低コストのOEMモーション制御アプリケーション向けに設計されています。 EC35は、ブラシレスモータ整流用にA/B/Z増分出力とU/V/W出力を提供します。 EC35は直径 1.28インチまたは1.812インチのボルト円に2 本のネジを使用してモーターに取り付けます。 精密機械加工エンコーダハブディスクは、エンコーダアセンブリをモーターシャフトに取り付けたときに押し込みます。 この設計は、止めネジなしでシャフトをしっかりと握ります。 内蔵の取り外し可能なスペーサーツールにより、エンコーダハウジングを取り付けると、エンコーダディスクが自動的に正しいギャップに設定されます。 エンコーダは、アセンブリ上のリングを回転させ、簡単なツールでリングを押し込んで、すべてを所定の位置に固定することで「タイミング」できます。 EC35は5V 単電源で給電され、A/B/ZおよびU/V/W用の差動出力を提供する15ピンコネクタを備えています。 シングルエンド出力は、各差動ペアの + 出力のみを使用して得ることができます。 内部 26C31ライン・ドライバは、TTLレベルで20mAをソースおよびシンクできます。 推奨される差動レシーバは業界標準の26C32です。 最大のノイズ耐性は、差動レシーバを150Ω 抵抗で終端し、各差動ペアに0.0047μFのコンデンサを配置することによって達成されます。
