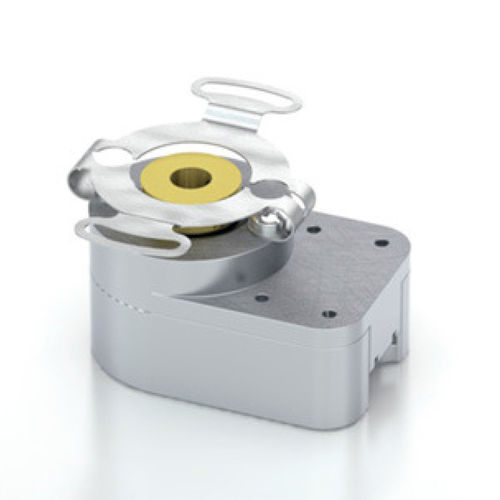

インクリメンタルロータリエンコーダ HB5M

光学式中空軸タイプデジタル出力

HB5Mは中空ボア（中空シャフト/スルーボア）光学エンコーダで、アルミ加工エンクロージャと陽極酸化保護仕上げが施されています。 HB5M 光学インクリメンタルエンコーダは、既存のシャフトに簡単に取り付け、デジタルフィードバック情報を提供するように設計されています。 代表的なアプリケーションには、モータフィードバック、プロセス制御、ロボット、繊維機械、エレベータ制御などがあります。 HB5Mベアリングスタイルエンコーダは、直径 5mm ～ 8mmのシャフト径を受け入れる中空ボアを特長としています。 エンコーダはシャフトの上に滑り込み、2 本の 4-48 止めネジで固定されます。 柔軟な回転防止マウントにより、エンコーダは標準キットエンコーダよりもシャフト振れを許容します。 HB5Mは、軸方向 0.030インチとラジアル0.010インチまでのシャフト振れを収容できます。 フレキシブルなテザーは、1.812インチのボルト円に2 本の4 ～ 40 本の機械ネジを取り付けます。 HB5M ハウジングには、シャフトがエンコーダを完全に通過できるように、閉じたカバーまたはオプションの本体の穴が標準装備されています。 差動バージョンには、TTLレベルで20mAをソースおよびシンクできる差動ライン・ドライバ（26C31）が内蔵されています。 このエンコーダに接続するケーブルには、データチャネル用の 3 つのツイストペアと電源とアースが必要です。 推奨される受信機は業界標準 26C32です。
