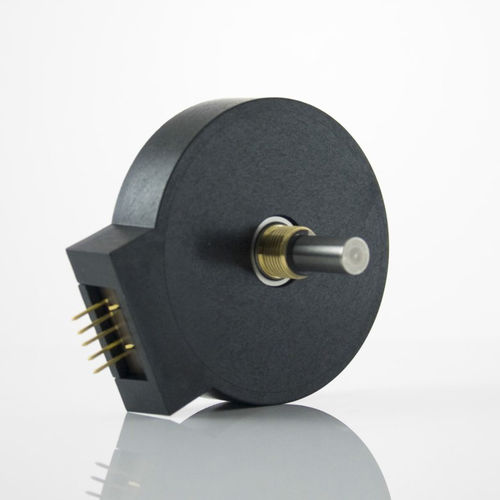

インクリメンタルロータリエンコーダ S2

光学式中実軸非接触式

2チャンネル矩形波出力、TTL矩形波出力 第3チャンネルインデックスオプション 広い動作温度 製品概要 S2シリーズ高分解能光学式シャフトエンコーダは、非接触のロータリー-デジタル変換器です。位置フィードバックやマニュアルインターフェースに有用なこのエンコーダは、リアルタイムのシャフトの角度、速度、方向をTTL互換の矩形波出力に変換し、インデックスの有無にかかわらず出力します。このエンコーダは、1本のケーブルで動作します。 S2は当社の第一世代のボールベアリング式光学式シャフトエンコーダで、製品に設計されているお客様にはご利用いただけますが、新規設計の場合はS2に代えてS6をお勧めします。 S2は、最大10フィートの長さのケーブルを駆動するように設計されています。それ以上の長さのケーブルの場合は、PC4/PC5差動ラインドライバを追加することをお勧めします。 軸トルクは3種類を用意。 デフォルトトルクバージョンは、フロントパネルのヒューマンインターフェースアプリケーションに最適なトルクと感触を提供するように設計されたスリーブブッシングを備えています。 ボールベアリングバージョンは、高速かつ超低トルクのアプリケーションに適したミニチュア精密ボールベアリングを使用しています。 静電気抵抗の少ないタイプは、スリーブブッシュを採用し、意図的にトルクを付加しないため、低回転域でわずかなトルクを許容するアプリケーションに適しています。 S2シリーズエンコーダへの接続は、5ピンの標準コネクタで行います。相手側コネクタは、いくつかのケーブルオプションと長さとともにUSデジタルから入手できます。
