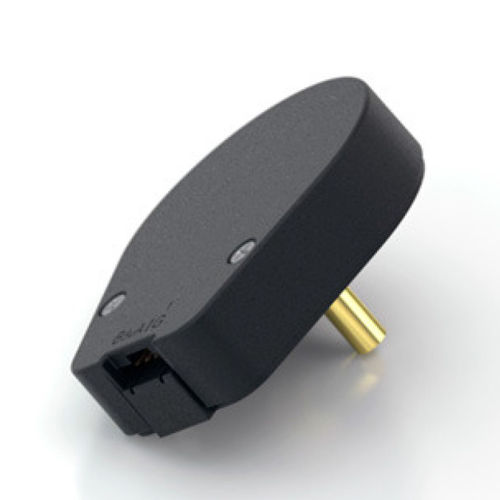

インクリメンタルロータリエンコーダ S6

光学式非接触式デジタル出力

小さいサイズ オプションの差動/ラインドライバ出力 ポジティブラッチコネクター 2チャンネル矩形波出力、TTL矩形波出力 第3チャンネルインデックスオプション 広い動作温度 製品概要 有害物質規制について S6シリーズ高分解能光学式シャフトエンコーダは、非接触のロータリー-デジタル変換器です。位置フィードバックやマニュアルインターフェースに有用なこのエンコーダは、リアルタイムのシャフトの角度、速度、方向をTTL互換の矩形波出力に変換し、インデックスの有無にかかわらず出力します。このエンコーダは、1本のケーブルで動作します。 軸トルクは3種類を用意。 デフォルトトルクバージョンは、フロントパネルのヒューマンインターフェースアプリケーションに最適なトルクと感触を提供するように設計されたスリーブブッシングを備えています。 ボールベアリングバージョンは、高速かつ超低トルクのアプリケーションに適したミニチュア精密ボールベアリングを使用しています。 静電気抵抗が少ないタイプは、スリーブブッシュを採用し、意図的にトルクを付加しないため、低回転域でわずかなトルクを許容するアプリケーションに適しています。 S6シリーズエンコーダへの確実な接続は、5ピン（シングルエンド版）または10ピン（差動版）のラッチングコネクター（別売）を介して行われます。嵌合コネクタは、いくつかのケーブルオプションと長さでUSデジタルから入手できます。 内蔵の差動ラインドライバ（26C31）は、差動仕様の場合、TTLレベルで20mAをソース/シンクできます。推奨レシーバは、業界標準の26C32です。差動レシーバを150Ωの抵抗で終端し、各差動ペアに0.0047μFのコンデンサを直列に配置すると、最大のノイズイミュニティを達成できます。
