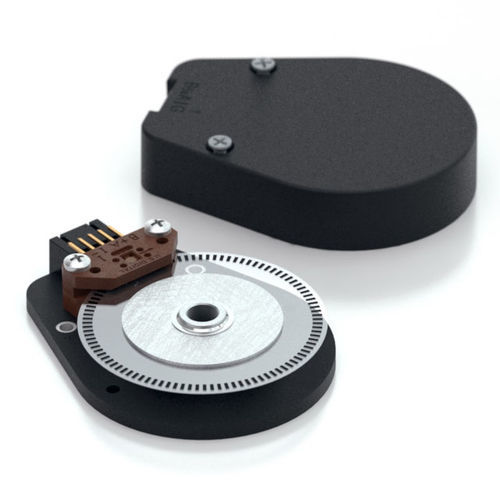

インクリメンタルロータリエンコーダ E6

光学式機械式デジタル

迅速で簡単な組み立てと分解 頑丈なネジ止め式ハウジング ポジティブラッチコネクター 軸方向0.010インチの遊びを許容 2チャンネル矩形波TTL出力 オプションのインデックス（3チャンネル目） 2mmから1インチまでのシャフト径に対応 製品概要 E6 シリーズロータリーエンコーダは、5 ピンまたは 10 ピンのラッチコネクタを使用した頑丈なガラス繊維入りポリマー製筐体を備えています。この光学式インクリメンタルエンコーダは、既存のシャフトに簡単に取り付け、取り外して、デジタルフィードバック情報を提供できるように設計されています。 内部部品は、精密加工されたアルミニウム製ハブに取り付けられたマイラーディスクと、エンコーダモジュールで構成されています。エンコーダモジュールには、高度に平行化された半導体光源とモノリシックフェーズドアレイセンサが搭載されており、機械的なミスアライメントに極めて強いシステムとなっています。 シングルエンド出力バージョン（S-option）は、通常、10フィート以下のケーブルで使用されます。それ以上の長さのケーブルを使用する場合は、差動出力タイプ（D-option）をお勧めします。 ベースへの取り付けは、いくつかのマシンスクリュー・ボルト・サークル・オプションを使用することで実現できます。センタリングツールを使用すると、シャフトの中心線に対してベースが確実に位置決めされます。カバーは、2本の4-40皿頭ネジでベースにしっかりと固定され、内部部品を保護する弾力性のあるパッケージとなっています。 E6 シリーズエンコーダへの確実な接続は、5 ピン（シングルエンドバージョン）または 10 ピン（差動バージョン）のラッチコネクタで行います。嵌合コネクタは、いくつかのケーブルオプションと長さとともにUSデジタルから入手できます。
