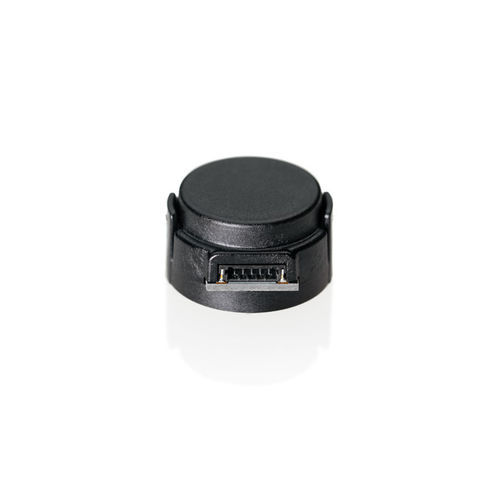

インクリメンタルロータリエンコーダ E16

光学式デジタル5VDC

プッシュオンハブ - スプリングロード式コレットデザイン 製品概要 E16 16mm マイクロ光学式エンコーダは、大容量で限られたスペースのアプリケーションに A、B、およびインデックスのデジタル矩形信号を提供するために設計されています。E16 は、シャフト径 1.5mm と 2mm に対応する革新的なプッシュオン式エンコーダディスクを使用しています。 E16 は、1 回の取り付けで済むように設計されており、ベースには、10mm のボルトサークルに 2 本の M1.6-0.35、長さ 3mm のネジ用の取り付け穴が用意されています。エンコーダカバーは簡単にベースにはめ込むことができ、コネクタのピンアウトが表示されています。 E16 シリーズのエンコーダは、5芯、極性、0.8mm ピッチのコネクタ（ヒロセ製 品番 DF52-5P-0.8C）を使用して接続します。嵌合ケーブル（ケーブルのウェブページを参照）は付属していませんので、別途お求めください。 注意：E16は設計上、1回限りの使用を推奨します。
