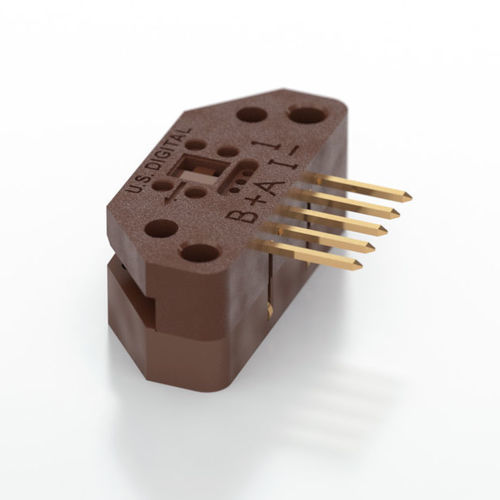

回転エンコーダーモジュール EM1

オプションのインデックスを使用した2チャンネルクアドラチャー HEDS-9000シリーズの後継機として改良されました。 DC5V単一電源 解像度：32～2,500CPR 内部デカップリング・コンデンサ シンク/ソース8mA出力 製品概要 EM1 は、HEDS-9000 シリーズのエンコーダモジュールの改良版として設計された透過型光学式エンコーダモジュールです。このモジュールは、エンコーダディスクやリニアストリップと一緒に使用することで、回転または直線の位置を検出するように設計されています。EM1は、レンズ付きLED光源とモノリシックディテクタICを小型のポリマーパッケージに封入したもので、LED光源とモノリシックディテクタICの組み合わせで構成されています。EM1 はフェーズドアレイ検出器技術を使用しており、従来のアパーチャーマスクタイプのエンコーダよりも優れた性能と高い公差を実現しています。 EM1は、デジタルA/B矩形波出力とオプションで第3の出力インデックスチャンネルを備えています。各 EM1 モジュールは分解能に特化しており、エンコーダディスクまたはリニアストリップの分解能に適合します。EM1 モジュールは、HEDS-9000 シリーズのエンコーダモジュールが提供するすべての標準分解能と、その他の分解能をサポートするようになりました。EM1は5V電源で動作し、8mAのシンクおよびソーシングが可能なシングルエンド出力を提供します。EM1 には 0.1 µF のデカップリングコンデンサーが内蔵されており、HEDS-9000 シリーズのエンコーダーモジュールよりもノイズ耐性が強化されています。 オープンコレクターや高電圧のアプリケーションにはPC3ケーブルドライバを、差動ケーブルドライバ出力にはPC4ケーブルドライバを追加してください。エンコーダディスク、リニアストリップ、直交デコーダチップ、カウンタチップ、コンピュータインターフェースボード、嵌合コネクタ、ケーブルもご用意しています。
