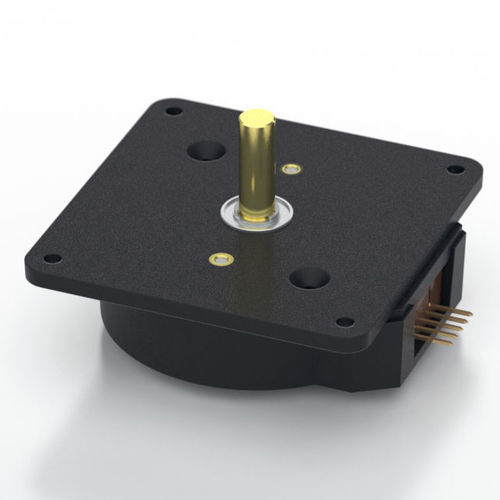

インクリメンタルロータリエンコーダ H3

光学式デジタルラインドライバ

ボールベアリング式オプショントラック 2チャンネル矩形波、TTL矩形波出力 3rdチャンネルインデックスオプションは、一部の解像度で利用可能です。 広い動作温度 製品概要 H3シリーズのボールベアリング式光学式シャフトエンコーダは、ガラス充填ポリマー製の筐体を採用しています。この非接触型ロータリー-デジタル変換器は、デジタルフィードバック情報を提供するために設計されています。H3は、真鍮シャフト、2つの内径1/4インチ、外径1/2インチのボールベアリングとマウンティングプレートで完全に組み立てられています。ODボールベアリングとマウンティングプレートで構成されています。マウンティングプレートには、#2～#4サイズのネジ用の取り付け穴が4つ付いています。 H3は、10フィートまでのケーブルを駆動するように設計されています。より長いケーブル長を必要とする場合は、PC4/PC5差動ラインドライバを追加することをお勧めします。H3シリーズエンコーダへの接続は、5ピンの標準コネクタで行われます。相手側コネクタは、いくつかのケーブルオプションと長さでUSデジタルから入手できます。
