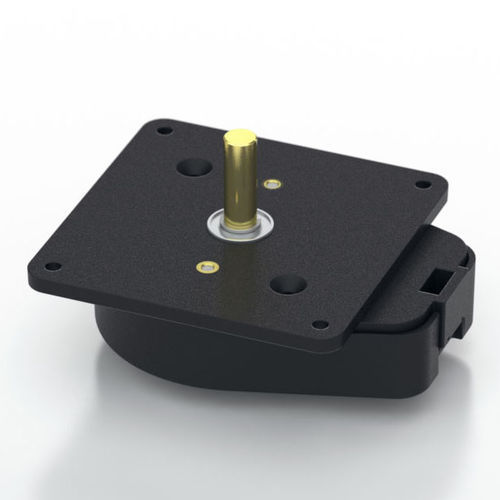

インクリメンタルロータリエンコーダ H6

光学式デジタルラインドライバ

ボールベアリング式オプショントラック 2チャンネル矩形波、TTL矩形波出力 3rdチャンネルインデックスオプションは、一部の解像度で利用可能です。 広い動作温度 製品概要 H6シリーズボールベアリング式光学式シャフトエンコーダは、プラスチック成形、ガラス充填の筐体で、5ピンまたは10ピンのラッチングコネクタを利用します。この非接触型ロータリー-デジタル変換器は、デジタルフィードバック情報を提供するために設計されています。 H6は、真鍮製のシャフト、内径1/4インチ、外径1/2インチのボールベアリング2個、マウントプレートで完全に組み立てられています。ODボールベアリング2個とマウンティングプレートが付属しています。マウンティングプレートには、#2～#4サイズのネジ用の取り付け穴が4つ付いています。 H6シリーズエンコーダへの確実な接続は、5ピン（シングルエンドバージョン）または10ピン（差動バージョン）のラッチングコネクタ（別売）を介して行われます。嵌合コネクタは、いくつかのケーブルオプションと長さでUSデジタルから入手できます。 内蔵の差動ラインドライバ（26C31）は、差動仕様の場合、TTLレベルで20mAをソース/シンクできます。推奨レシーバは、業界標準の26C32です。差動レシーバを150Ωの抵抗で終端し、各差動ペアに0.0047μFのコンデンサを直列に配置すると、最大のノイズイミュニティを達成できます。コンデンサは電力を節約します。そうしないと、消費電力は1ペアあたり約20mA、3ペアで約60mA増加します。
