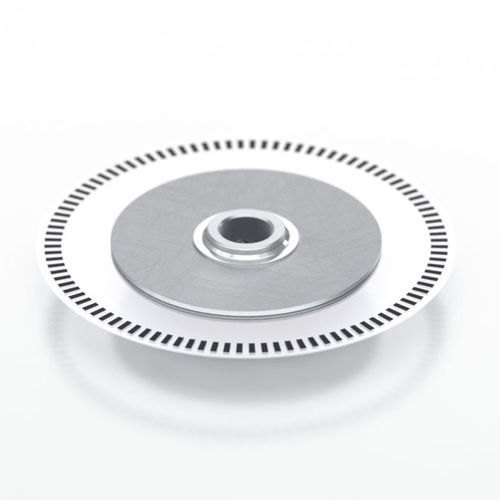

光学エンコーダー用ディスク HUBDISK-2

透過型マイラー製

外径2インチ 製品概要 USデジタルでは、シャフトへの取り付けを容易にするために、様々な標準ハブディスクアセンブリ（アルミニウム製ハブに取り付けられた光学式エンコーダディスク）を提供しています。また、エンコーダディスクは単体でもご注文いただけます。ロータリーエンコーダーディスクは、厚さ0.007インチのマイラーポリエステルフィルムで作られており、この素材は-40℃から100℃の温度範囲に対応しています。ハブディスクアッセンブリーのディスクは、ディスクテキストが右読みの場合、乳剤面を上にして装着されます。 HUBDISK-2は、精密加工されたアルミニウム製のハブに直径2インチの光学式エンコーダディスク（DISK-2）を固定したものです。ハブをシャフトに固定するために、1本または2本の止めネジ（ハブの内径サイズに依存）が使用されます。ハブディスクは、2mmから1インチまでのボアサイズを用意しています。ハブディスクの内径はすべて、US Digital Technical Bulletin Shaft and Bore Tolerances TB1001で定義された非常に厳しい公差で保持されています。
