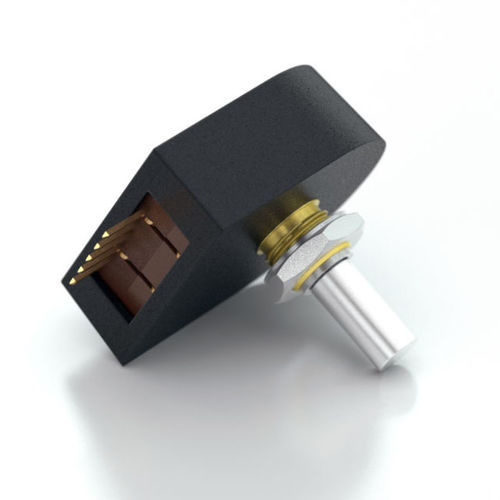

インクリメンタルロータリエンコーダ S1

光学式デジタルラインドライバ

ボールベアリング式オプショントラック 2チャンネル矩形波、TTL矩形波出力 3rdチャンネルインデックスオプションは、一部の解像度で利用可能です。 広い動作温度 製品概要 S1シリーズ光学式シャフトエンコーダは、非接触のロータリー-デジタル変換器です。位置フィードバックやマニュアルインターフェースに便利なこのエンコーダは、リアルタイムのシャフトの角度、速度、方向をTTL互換の矩形波出力に変換し、インデックス付きまたはインデックスなしで出力します。5VDCの単一電源で動作します。 S1は、最大10フィートの長さのケーブルを駆動するように設計されています。それ以上の長さのケーブルを使用する場合は、PC4/PC5差動ラインドライバを追加することをお勧めします。 3種類のシャフトトルクバージョンを用意しています。標準トルクバージョンは、フロントパネルのヒューマンインターフェースアプリケーションに最適なトルクと感触を提供するように設計されたスリーブブッシングを備えています。 トルク付加なしは、意図的にトルクを付加しないスリーブブッシュを採用し、少々のトルクは許容される低回転域での使用を想定しています。 ボールベアリングタイプは、高速・超低トルク用途に適したミニチュア精密ボールベアリングを使用しています。 S1シリーズエンコーダへの接続は、5ピンの標準コネクタで行います。相手側コネクタは、いくつかのケーブルオプションと長さでUSデジタルから入手できます。
