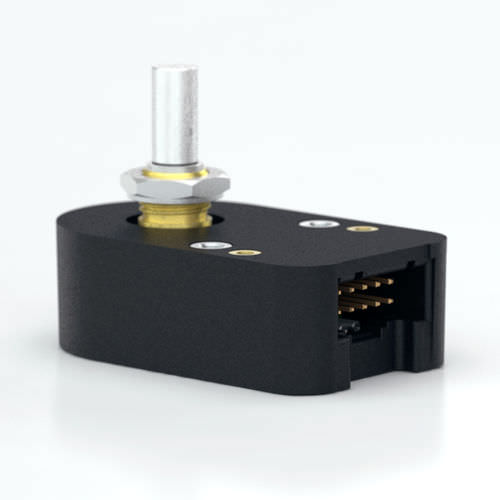

インクリメンタルロータリエンコーダ S5

光学式中実軸非接触式

小さいサイズ オプションの差動/ラインドライバ出力 ポジティブラッチコネクター 2チャンネル矩形波、TTL矩形波出力 第3チャンネルインデックスオプション 広い動作温度 製品概要 有害物質規制について S5シリーズ光学式シャフトエンコーダは、非接触のロータリー-デジタル変換器です。位置フィードバックやマニュアルインターフェースに有用なこのエンコーダは、リアルタイムのシャフトの角度、速度、方向をTTL互換の矩形波出力に変換し、インデックスの有無にかかわらず出力します。このエンコーダは、1本のケーブルで動作します。 3種類のシャフトトルクバージョンを用意しています。標準トルクバージョンは、フロントパネルのヒューマンインターフェースアプリケーションに最適なトルクと感触を提供するように設計されたスリーブブッシングを備えています。 トルク付加なしは、意図的にトルクを付加しないスリーブブッシュを採用し、少々のトルクは許容される低回転域での使用を想定しています。 ボールベアリングタイプは、高速・超低トルク用途に適したミニチュア精密ボールベアリングを使用しています。 S5シリーズエンコーダへの確実な接続は、5ピン（シングルエンドバージョン）または10ピン（差動バージョン）のラッチングコネクタ（別売）を介して行われます。嵌合コネクタは、いくつかのケーブルオプションと長さでUSデジタルから入手できます。 内蔵の差動ラインドライバ（26C31）は、差動仕様の場合、TTLレベルで20mAをソース/シンクできます。推奨レシーバは、業界標準の26C32です。差動レシーバを150Ωの抵抗で終端し、各差動ペアに0.0047μFのコンデンサを直列に配置すると、最大ノイズ耐性が得られます。
