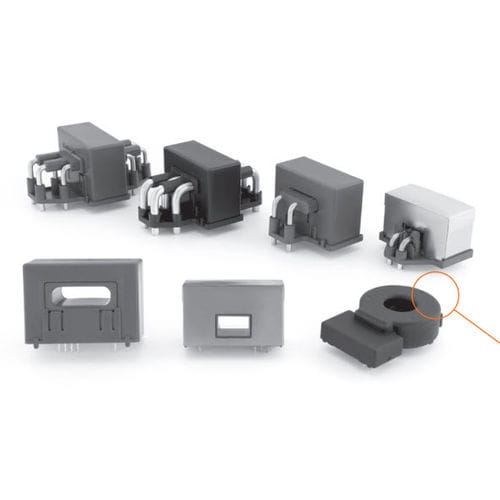

閉ループ電流センサー 4646-X9xx series

PCBACDC

現在のセンサーの適用 全現在の敏感な差動現在のセンサーが付いている制御装置はtransformerless太陽または牽引インバーターで主に使用される。一般にまたEVの充満下部組織および充満装置で、DI sensorsは使用することができる。 これらの装置の重要な安全関数は全体のシステムの地球に対して漏出流れの監視である。この漏出流れはDCおよびAC部品を含んでいる。従ってAC/DCに敏感な監視ユニットは必要である。中心は出力電圧が太陽インバーターの制御システムによって評価されるVACの差動現在のセンサーである。 センサーのCharacterics: 高精度および信頼性のための磁気調査が付いている閉じたループ センサー 差動現在の範囲普通30 mA、1000までmA 85 Aへの満載の流れ 単一の+5ボルトの電圧供給 A/Dコンバーターのダイレクト接続のための電圧出力 オフセットの減少のためのセンサーの中心の自動消磁 Self-monitoringおよび検定関数 測定の正確さ1.5% 最も小さい温度の漂流、最も高い長期にわたる安定性 外部フィールドに対して磁気保護 10のkHzへの周波数範囲DC 通し窓の入り口のまたは統合された第一次コンダクターとの変形 テスト巻上げの有無にかかわらず変形 費用効果が大きい設計
