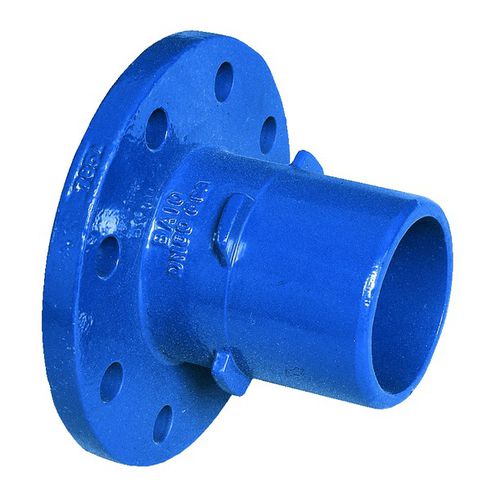

油圧式接続部品 BAIO® Fソケットフランジ取り付け鋳鉄製
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 油圧式
- 接続方法
- ソケット, フランジ取り付け
- 材質
- 鋳鉄製
- その他の特徴
- 標準, 耐腐食性
- 直径
最大: 200 mm
(7.874 in)最少: 80 mm
(3.15 in)- 操作圧力
10 bar, 16 bar
(145.04 psi, 232.06 psi)
詳細
VAG BAIO®plusシステムのコンポーネントを接続するための、片側がスピゴットエンド接続、もう片側がフランジ接続のフィッティングです。配水用途での使用に適しています。
シーリング方式／規格：EN 546に準拠したフィッティング
EN 1092-2に準拠し、片側がスピゴットエンド、もう片側がフランジエンドで接続されています。
スピゴットエンドにバヨネットロック用ロッキングカムを装備。
ポジティブコネクションとフリクションロックコネクションによるプルアウトプルーフ
組立・分解が容易なため、組立時間が短い。
最大±3°のフレキシブルな傾斜により、ストレスのない敷設が可能。
VAG BAIO®plusシステム部品との接続について
---
