カメラ型検査機器 GAPCHEK

自動ビジュアル隙間測定

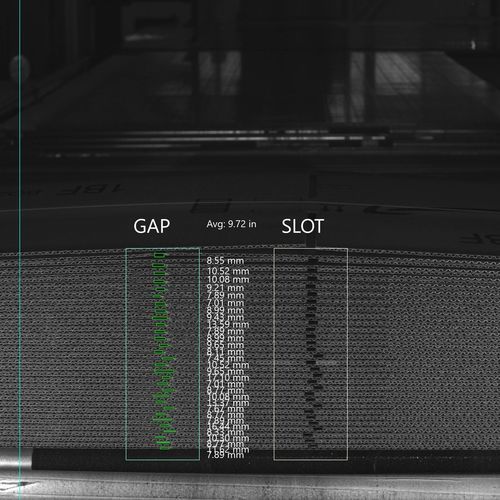

ギャップチェクカメラ検査装置 GapChekは、各段ボール箱束の表裏の画像を撮影し、メーカーのジョイントの折り目を測定します。2台のカメラは、フレキソフォルダーグルアーのカウンターイジェクタ後のコンベア上に取り付けられています。両方のカメラは高さが固定されており、最も背の高い束の上に取り付けられています。オーダーセットアップ中に、両方のカメラは、バンドル内のギャップのおおよその位置に一致するように、左右のサーボポジションに配置されます。一方のカメラは、後端のギャップを測定するためにバンドルの下流側の後面を撮像し、もう一方のカメラは、前端のギャップを測定するためにバンドルの上流側の前面を撮像します。各カメラの近くにある一対のライトは、撮像中にバンドルを照らす。 各ボックスのギャップの測定値は、オプションのバンドル排出装置の近くにあるモニターに表示され、許容範囲外のギャップを持つボックスは画面上でハイライト表示され、除去されます。オプションのバンドル排出装置は、生産ラインからギャップ不良のバンドルを排出します。オペレータは、排出された束から不良を選別することができます。
