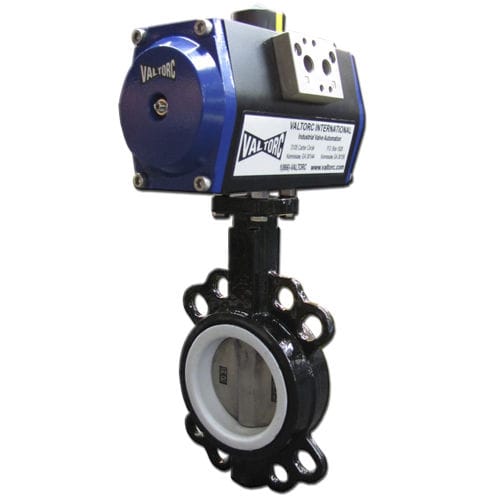

バタフライバルブ 1100 series

空気操作ウェハーラグタイプ

当社の高強度工業用スプリットボディバタフライバルブシリーズのワンピースディスクとステムデザイン。 2インチ～24インチのサイズがあり、ウェハとラグの両方構成で提供されています。 ユニークで頑丈なボディは、ANSI 125/150 #規格を満たしています。 鋳鉄ボディとダクタイル鉄ボディがあります。 シリーズ1100（スプリットボディ、弾力性シートバタフライバルブ） 当社の弾力性シートバタフライバルブは、最も一般的に販売されているバタフライバルブです。 このシリーズバタフライバルブは、様々な化学媒体に対する優れた耐食性を保証するナイロンPA12コーティングディスクオプションが付属しています。 上部プレートは、ISO5211 寸法と標準の 2 次ボルト円形寸法に適合するようにダブルドリル加工されています。 すべてのハンドル、ギアオペレーター、空気圧アクチュエータは、当社のバタフライバルブに直接取り付けるように設計されています。 ヘビーデューティアセチルブッシュは、ステムに作用する力を吸収し、ディスクは圧力のために組み立てます。 ナイロンコーティング、エポキシコーティング、ダクタイルアイアン、316ステンレス鋼、炭素鋼ボディ材は 高強度デザインのワンピースディス/ステム。 316ステンレス鋼（薄いプロファイル、手で研磨されたエッジとハブ付き）PTFE、ナイロン12コーティング316SSまたはステムシール領域に延びるカバーで覆われたゴムなどのオプションがあります。 ユニークな頑丈な正方形の溝付きの「センターロック」シートデザインは、ディスクの座席や外装時の座席の動きを事実上排除します。 シート設計は、ステム領域を通って延び、シートの背面にフランジされる連続均質を有する。
