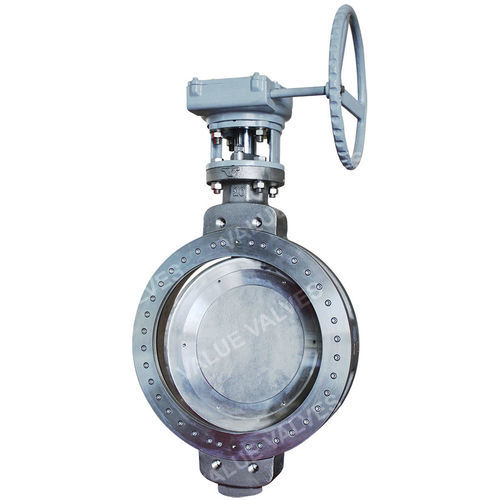

バタフライバルブ VF-8A

手動ハンドル付き金属製クロム

ディスクの開度をいつでも明確に識別できるよう、シャフト端にディスク表示をマーク。 ディスク硬質面 標準ディスクは、ステライト溶接オーバーレイまたはハードクロムメッキが施されています。 シールデザイン ラミネートシート用グラファイトのソフトシールは、グラファイトが摩耗する可能性を減らし、さらに漏れにつながるボディに配置されています。グラファイトはシールシートの切り欠きに配置され、簡単に修理できるようになっています。 ラミネートシート、ソリッドメタルシートもご用意しております。 防塵設計 軸部への異物の侵入を防ぐ防塵設計です。 軸強度アップ シャフトにテーパーピン用の穴あけ加工を施すことなく、スプライン加工を施すことにより、シャフト強度を向上させました。 ブローアウトプロテクション シャフトストップとボトムカバーの両方が確実なブローアウトプロテクションを提供します。 ディスク ピンレス構造でメンテナンスが容易です。 双方向遮断設計 フローティングシールデザインは自己調整可能で、楕円シールシステムのシール面は最終位置でのみ完全に接触します。この機構により、完璧なバブルタイトシャットオフを実現します。 フランジエンドバルブでは、シャフトがフランジ側に配置され、周囲温度の変化による外部リークの可能性を低減します。 仕様 バルブの設計と圧力/絞り定格： -ASME B16.34 -API 609 圧力試験 -API 598 -ISO 5208 フランジ穴あけ -ASME B16.5 -ASME B 16.47 -ISO 7005 -EN 1092 取り付けフランジ -ISO 5211 -対面： -API 609 -ISO 5752 -ASME B16.10 防火承認 -API 607 -ISO 10497
