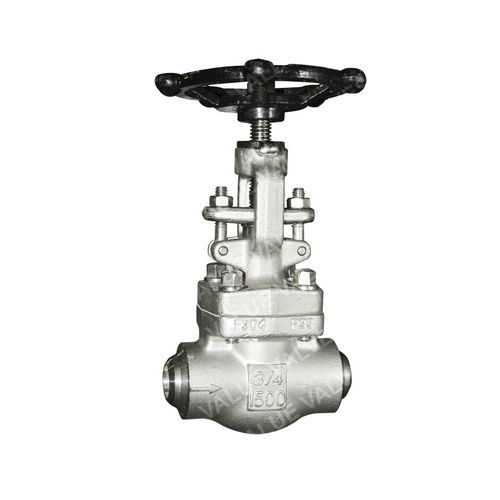

ゲートバルブ

手動ハンドル付き調整石油

ゲートバルブは、水門弁とも呼ばれ、流体の通り道から円形または長方形のゲート/ウェッジを持ち上げて開くバルブです。ゲートバルブの特徴は、ゲートとシート間のシール面が平面であることで、ゲートバルブは、流体の直線的な流れと最小限の制限が必要な場合によく使用されます。ゲート面は、くさび形を形成することも、平行にすることもできます。ゲートバルブは、主に液体の流れを許可または防止するために使用されるが、一般的なゲートバルブは、その目的のために特別に設計されていない限り、流量を調整するために使用されるべきではない。液体を切る能力があるため、ゲートバルブは石油産業でよく使用される。ゲートバルブを開くと、流路は開口率に対して極めて非線形に拡大する。つまり、流量はステムの移動に対して均等には変化しない。また、部分的に開いたゲートディスクは、流体の流れによって振動する傾向がある。流量変化の大部分は、比較的流速の高い遮断付近で発生し、流量を調整するために使用された場合、ディスクとシートの摩耗と最終的な漏れを引き起こす。典型的なゲートバルブは、全開又は全閉になるように設計されている[2]。全開時、典型的なゲートバルブは、流路に障害物がないため、摩擦損失が非常に小さくなる。
