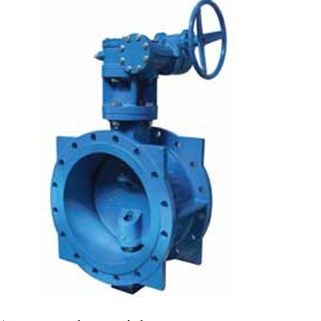

バタフライバルブ 空圧式電動式制御
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- バタフライ
- 作動
- 空圧式, 電動式
- 機能
- 制御
- ボディー
- フランジ取り付け, シート, ダブル, ステンレススチール製, 炭素鋼製, EPDM, 鉄製, NBR製
- 応用
- フランジ, 変速機用, 軸
- その他の特徴
- ISO, 標準
- 呼び径
最大: 1,200 mm
(47.244 in)最少: 200 mm
(7.874 in)- 圧力
6 bar, 10 bar, 16 bar
(87 psi, 145 psi, 232.1 psi)
詳細
ダブルエキセントリックバタフライバルブ
本体材質ダクタイル鋳鉄、炭素鋼、ステンレス鋼、等。
ディスク材料。ダクタイル鋳鉄、炭素鋼、ステンレス鋼など
シール材EPDM、NBR(ブナN)、FKM(バイトン)
二重偏心ディスク設計により、摩耗が少なく、優れたスロットル性能を発揮します。
シール材を交換することで、最適なシーティングトルクが得られます。
完璧に機械加工されたシートリングにより、タイトなシャットオフが継続できる
傾いたディスクが圧縮を解放し、耐久性を向上させる
自己潤滑性ベアリング付きステンレス鋼のシャフト
動作のモード。ギアボックス、ウォームギア、電気、空気圧駆動
規格
設計と製造EN593、API609
フェイス・トゥ・フェイス寸法ASME B16.10、EN 558、AAWA C504
フランジ端寸法ASME B16.5 ASME B16.47 または DIN 2501 PN6 , 10 , 16
点検及びテスト。api 598、iso 5208、en 12266
トップマウントパッド規格ISO 5211
---
