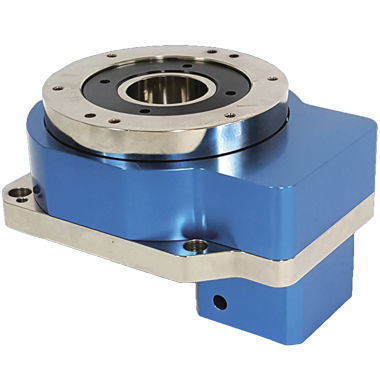

回転ユニット HRP series

HRP 精密中空回転台 -大口径中空出力台設計 -精密・正確なヘリカルギア駆動（オプションで遊星ギアステージを追加可能） -高出力トルク・高剛性設計 -高減速比 -駆動用モーターとの直接連結によるシンプル設計 -より高いギア比の遊星ギアボックスをオプションで用意 フレキシブルなモーター接続 サーボモータやステッピングモータを接続するためのアダプタプレートです。入力とモーターはロック機構で結合されています。この機構は動的平衡解析に合格しており、高速回転中の動力伝達のための接続とバックラッシュの同心性およびバランスを保証します。 中空構造設計 電気配線や配管工事がしやすい便利な設計です。 高精度 繰返し位置決め精度 ≦10 ねじりバックラッシュ ≦1 arcmin ロストモーション 2arcmin ワークの直接取付 回転テーブルの採用により、ワークの直接装着が可能となり、ワーク装着の利便性が向上しました。 ヘリカルギア仕様 減速機には精密なヘリカルギア方式を採用し、通常のスパーギアと比較して2倍の噛み合い率を実現。低騒音、高トルク、低バックラッシを実現し、滑らかな回転を可能にしました。 高精度歯車加工 回転テーブルのハウジングはアルミ合金製で、CNC加工機による精密機械加工です。歯車の歯面研削は、硬度58-60HRCの浸炭でDIN6クラスに達する歯車精度を保証しています。
