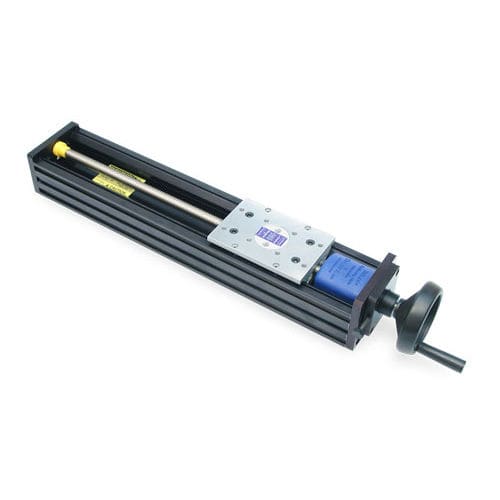

リニアポジショニングステージ BiSlide®MN10

手動操作ダブテールモジュール式

Velmex BiSlide 位置決めステージのモジュラー設計により、さまざまなモーション制御アプリケーションに対して高度な設定が可能です。 手動 BiSlide アセンブリは、最大 84 インチまでの直線移動距離の選択が可能です。 ハードコートアルマイト加工、アルミダブテールウェイと滑らかな動きPTFEベアリングで構成されています。BiSlidesは、より長い寿命とより正確な動きのために、より高い剛性を提供します。 バイスライドの負荷容量は、横方向に136kg、縦方向に45.4kgです。 直線精度は、移動距離全体にわたって 0.076 mm (0.003インチ) です。 繰り返し性は0.005ミリメートル（0.0002インチ）です。 BiSlide コンポーネントは交換可能なので、必要に応じて簡単に再構成できます。 1、2、3 つの座標系は、T スロットフレーミングの利点を利用して、標準コンポーネントをボルトで固定するだけで作成されます。
