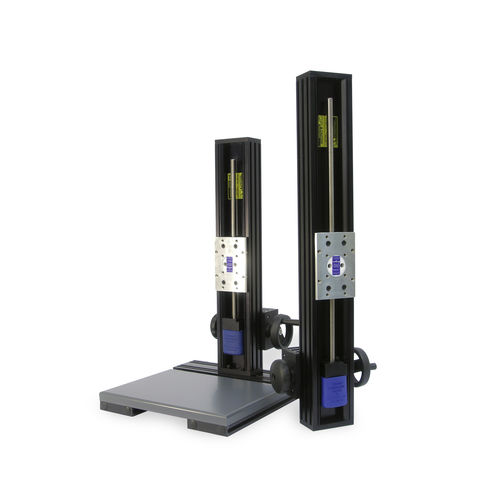

縦型ポジショニングステージ BiSlide®MN10

手動式精密ダブテール

サイドノブ・バイスライドは、ファインピッチのリードスクリューに接続された直角タイミングベルトドライブを使用して、効果的な回転運動と直線運動を実現します。この動きにより、スライドはペイロードを上下にスムーズかつ正確に所定の位置に移動させることができます。 アルマイト処理されたハードコート、アルミニウム製のアリ溝と滑らかな動きのPTFEベアリングで構成されたBiSlide Assembliesは、より高い剛性を提供し、より長い寿命とより正確な動きを実現します。手動で操作するサイドノブアセンブリのピーク荷重は40ポンド（18.1 kg）です。標準的なテストスタンドの移動高さは、5、10、15インチ（それぞれ12.7、25.4、38.1cm）の3種類をご用意しており、カスタム高さのサイドノブ・バイスライドを設計することもできます。 サイドノブBiSlideアセンブリには、ノブとロックの取り付けに基づいて3つのスタイルオプションがあります。 - - 取り付け - ロック左/ノブ右 - 取り付け - ノブ左/ロック右 - 取り付け - ノブ左/ノブ右
