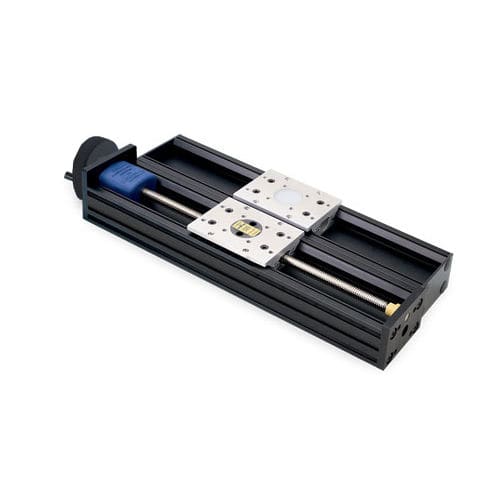

リニアポジショニングステージ BiSlide®MT10 series

手動式ダブテールモジュール式

Velmex 手動 BiSlide アセンブリを使用すると、極めて正確な多軸位置決めシステムを迅速かつ容易に組み立てることができます。 フリーモーション、ノブとクランク付きリードスクリュー、タンデムとサイドノブの垂直アセンブリなど、手動で操作できるバージョンがいくつか用意されています。 Velmex BiSlide 位置決めステージのモジュラー設計により、さまざまなモーション制御アプリケーションに対して高度な設定が可能です。 手動 BiSlide アセンブリは、最大 84 インチまでの直線移動距離の選択が可能です。 ハードコートアルマイト加工、アルミダブテールウェイと滑らかな動きPTFEベアリングで構成されています。BiSlidesは、より長い寿命とより正確な動きのために、より高い剛性を提供します。 バイスライドの負荷容量は、横方向に136kg、縦方向に45.4kgです。 直線精度は、移動距離全体にわたって 0.076 mm (0.003インチ) です。 繰り返し性は0.005ミリメートル（0.0002インチ）です。 BiSlide コンポーネントは交換可能なので、必要に応じて簡単に再構成できます。 1、2、3 つの座標系は、T スロットフレーミングの利点を利用して、標準コンポーネントをボルトで固定するだけで作成されます。
