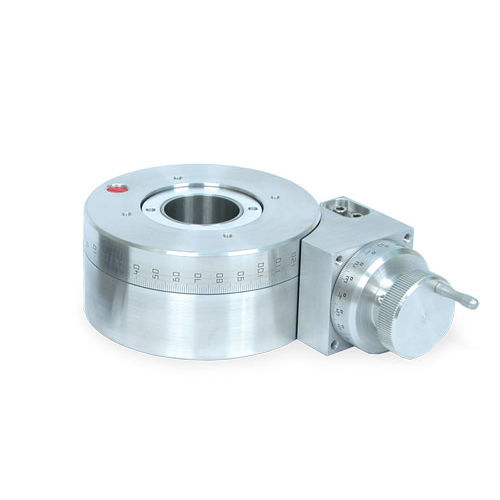

手動式円テーブル A48 series

縦型工作機械用高精度

Velmex回転テーブルは、スキャン、組み立て、試験、生産において、正確で連続的な回転運動を提供します。回転テーブルは、積載物を素早く位置決めしたり、回転させたりするための便利で正確な方法です。このテーブルは、ロータリーテーブルとターンテーブルの2つの構成で提供されています。 ロータリーテーブルは、中央に回転ボールベアリングを配した頑丈なウォームおよびギア駆動設計により、可搬物を回転させます。手動またはモーター駆動のいずれかを選択できます。大型のロータリーテーブルは最大90.7 kg、小型のロータリーテーブルは最大22.6 kgの可搬重量を扱うことができます。 A48シリーズ - ギア比が18:1、36:1、72:1の3モデル。B4800シリーズは、水平方向に90.7kg、垂直方向に11.3kgの荷重に対応します。(垂直方向に支えることのできる積載量はギア比に依存します。ギア比が低いほど、支えることのできる重量は少なくなります)。 600rpmでの回転時間はそれぞれ1.8秒から7.2秒です。このシリーズは、中央が空洞のスピンドルまたは透明な開口部が特徴です。アルミ仕上げを標準としています。
