リニアポジショニングステージ UniSlide®A40
手動式単軸ダブテール

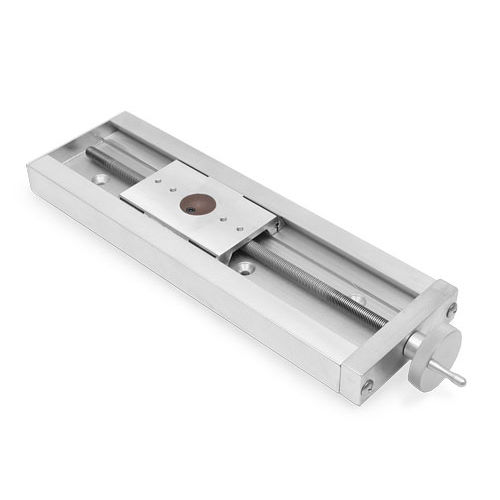

リニアポジショニングステージ - UniSlide®A40  - VELMEX, Inc. - 手動式 / 単軸 / ダブテール
リニアポジショニングステージ - UniSlide®A40  - VELMEX, Inc. - 手動式 / 単軸 / ダブテール
リニアポジショニングステージ - UniSlide®A40  - VELMEX, Inc. - 手動式 / 単軸 / ダブテール - 画像 - 2
リニアポジショニングステージ - UniSlide®A40  - VELMEX, Inc. - 手動式 / 単軸 / ダブテール - 画像 - 3
リニアポジショニングステージ - UniSlide®A40  - VELMEX, Inc. - 手動式 / 単軸 / ダブテール - 画像 - 4
リニアポジショニングステージ - UniSlide®A40  - VELMEX, Inc. - 手動式 / 単軸 / ダブテール - 画像 - 5
リニアポジショニングステージ - UniSlide®A40  - VELMEX, Inc. - 手動式 / 単軸 / ダブテール - 画像 - 6
お気に入りに追加する
商品比較に追加する


特徴

方向
リニア
タイプ
手動式
軸の数
単軸
その他の特徴
-翻訳中-, ダブテール, 高速前進, スライド
ストローク

最大: 96.52 cm
(38 in)

最少: 5.08 cm
(2 in)

繰返し精度

4 µm

積載量

45.5 kg
(100.31 lb)

詳細

A40シリーズユニスライドステージは、本体幅4インチ、スライダー長さ4インチで、水平荷重100ポンドに対応しています。A40は4インチのスライダー/キャリッジで最大38インチまで移動可能です。A40は様々なアプリケーションに対応できる汎用性の高いステージです。 A40シリーズUniSlideは、60°の対向V型ウェイを持つアルミニウム合金押出ダブテールベースで構成されています。キャリッジはアルミニウム合金製で、ベース部のアリ溝を通過します。リードスクリューは、スチール製スラストベアリングとスナップリングリテーナで拘束され支持されています。リードスクリューの駆動ナットはデルリン製のテンションアジャスタブルナットで、低摩擦でバックラッシュを最小限に抑えています。 A40シリーズユニスライドは、10種類のモデル/スタイルがあります。リードスクリューのピッチは7種類で、ラピッドアドバンス仕様もあります。

---
