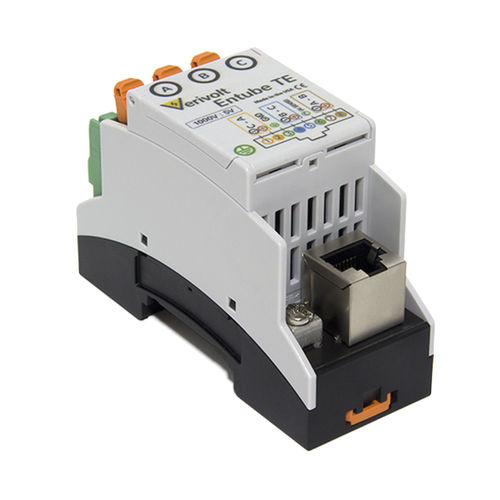

電圧分割器 Entube TE series

三相

特長： 各端子に最大 ± 1500Vの入力範囲（ライン間およびライン間） ± 0.2V ～ ± 10Vの出力範囲（差動 + コモンモード） DC ～ 50kHzの周波数スペクトル動作の ± 0.2V ～ ± 10Vの出力範囲（差動 + コモンモード）を 5 秒 間サージ電圧に耐える4000V 電源不要インターフェース向け設計 差動入力 DAQs 詳細 Entube-TEシリーズは、電源を必要とせずに、非常にコンパクトなフォームファクタで高品質の三相測定用に設計されています。 このシリーズは、最大 85kHzの帯域幅と0.2 ％ の精度で、± 50V ～ ± 1500Vの範囲をカバーします。 Entube-TEセンサーは、出力にアンチエイリアシング・フィルタを備えた差動分周器ネットワークとして動作します。 この製品は、入力端子に、ライン間電圧およびライン間電圧の ± 5Vまたは ± 10Vのスケーリング・ダウン・バージョンを生成します。 ソフトウェア構成に応じて、センサの出力位相間の電圧はデルタ構成の場合は位相間の電圧、Wye 構成の場合は位相間の電圧になります。 この信号は、ほとんどのコンピュータベースの測定プラットフォームで処理できます。 1 つの Entube-TE は 3 つのセンサーを置き換え、3 つの信号すべてに 1 本のケーブルしか必要としません。 これにより、非常に高いチャンネル密度を実現しながら、低コストで高いパフォーマンスを実現できます。
